摘要：近幾年，渦街流量計憑借自身的優勢，在我國管道流量測量中，得到了良好的應用，屬于一種先進的流程測量技術。但是，在渦街流量計梯形旋渦發生體運行的過程中，若是想保證渦街流量計在蒸汽流量計中的準確率，就應當對渦街流量計的運行原理、以及影響因素有著一定的掌握，只有這樣才能采取有效的解決措施，保證了渦街流量計梯形旋渦發生體良好的運行方式，這對相關行業的發展，也是非常有利的。
1渦街流量計的構造以及工作原理
1.1工作原理

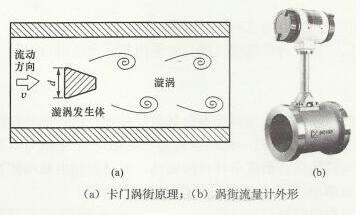

從圖1中，就可以看出在流體管道中插入一定形狀的渦街流量計梯形旋渦發生體，換句說話也就是阻流體。同時，在渦街流量計運行的過程中，若是流體繞過梯形旋渦發生體以后，渦街流量計發生體的兩側會產生規則旋渦，這樣的現象也可以叫做卡門渦街。并且，在渦街流量計梯形旋渦發生體分析的過程中，流體的體積流體流向?yàn)椋篞，與旋渦頻率f，可以形成的公式為：Q=f/k。其中，公式中的k為渦街流量計的流量系數，流量Q和旋渦頻率f成為線性的關系。由此可以得出，只要F的系數可以準確的得出，，就能計算出Q的系數，并且具有相對較為良好的準確率。
1.2結構分析
渦街流量計主要包括有：本體、檢測體、表?xiàng)U、顯示儀、發生體等方面組成，并且在運行的過程中，主要是利用感應壓電傳感器技術，這樣不僅僅保證了該設備應用的廣泛性，也保證了相關系數的準確率。
2應力式渦街流量計在蒸汽計量的準確率分析
2.1傳感器的選擇
應力式渦街流量中的傳感器與其它流量傳感器有著很大程度上的不同，流量范圍都是固定的，不可以隨意進行調整。因此，在傳感器選擇的過程中，應當在流量的基礎之上，選擇相應的口徑。但是，在選擇的過程中，應當在其內部結構壓力、溫度等方面的基礎下，對所測定的流量范圍，進行全面的測量，這樣可以在選擇傳感器會具有一定的針對性，并且渦街流量計梯形旋渦發生體中所含有系數的提升，可以起到一定程度上的保證。另外，若是蒸汽計量的密度相對較小，傳感器流量下的范圍就會有所縮小，密度若是相對較大的時候，傳感器的流量也會有所增加。
2.2加強介質的合理性
介質是應力式渦街流量計梯形旋渦發生體運行中，非常重要的一項內容，主要是以傳統介質的形態出現。那么，在運用的過程，主要是以熱蒸汽、飽和蒸汽和熱水等方面的一種介質計量。同時，在應力式渦街流量計梯形旋渦發生體運行的過程中，一定要避免蒸汽計量密度查詢不到的現象，一定要根據應力式渦街流量計中的實際參數，進行相應的整齊計量工作，這樣可以避免相關系數存在著不必要的誤差，提升了各項系數的準確率。
2.3避免壓損現象的發生
壓損是影響應力式渦街流量計梯形旋渦發生體系數準確率的關鍵。因此，在應力式渦街流量計梯形旋渦發生體運行的過程中，一定要遵循管道流速和蒸汽密度大小，分析相關系數的準確率。但是，在管道流速和蒸汽密度選取的過程中，應當對其壓力進行一定程度上的關觀察，主要是以為壓力的大小，與管道流失速和蒸汽額密度等方面有著直接聯系，這樣可以有效的降低誤差的存在。
3蒸汽計量中影響計量準確率的主要因素
壓力傳感器是影響蒸汽計量系數準確率的重要因素，其種類和規格也相對較多。在影響因素分析的過程中，應當對其壓力控制的程度上，作為分析的重點，若是超出控制的范圍，就會對蒸汽計量的準確率造成嚴重的影響。還有在蒸汽計量影響因素分析的過程中，應當對溫度傳感器的影響因素，作為分析的重點。在分析的過程中，將其溫度進行控制，若是超出溫度可以控制范圍內，會影響蒸汽計量準確率、設備穩定性。
4結語
綜上所述，渦街流量作為管道流速和蒸汽密度分析的重要設備。因此，從蒸汽計量的角度，對渦街流量計梯形旋渦發生體的相關內容，進行了簡要的分析和闡述，通過對各個方面的提升，以此保證渦街流量計梯形旋渦發生體中相關系數的準確率，避免其誤差的存在，對相關行業的發展，也是非常有利的。
