智能渦街流量計工作原理與結構
1. 工作原理

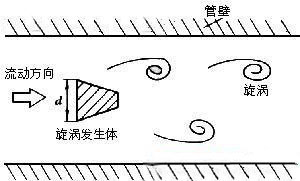

　　智能渦街流量計是在流體中設置旋渦發生體（阻流體），從旋渦發生體兩側交替地產生有規則的旋渦，這種旋渦稱為卡曼渦街，如圖1所示。旋渦列在旋渦發生體下游非對稱地排列。設旋渦的發生頻率為f，被測介質來流的平均速度為U，旋渦發生體迎面寬度為d，表體通徑為D，根據卡曼渦街原理，有如下關系式
f=SrU1/d=SrU/md （1）
式中U1--旋渦發生體兩側平均流速，m/s；
Sr--斯特勞哈爾數；
m--旋渦發生體兩側弓形面積與管道橫截面面積之比

管道內體積流量qv為
qv=πD2U/4=πD2mdf/4Sr (2)
K=f/qv=[πD2md/4Sr]-1 (3)
式中 K--流量計的儀表系數，脈沖數/m3（P/m3）。
　　K除與旋渦發生體、管道的幾何尺寸有關外，還與斯特勞哈爾數有關。斯特勞哈爾數為無量綱參數，它與旋渦發生體形狀及雷諾數有關，圖2所示為圓柱狀旋渦發生體的斯特勞哈爾數與管道雷諾數的關系圖。由圖可見，在ReD=2×104～7×106范圍內，Sr可視為常數，這是儀表正常工作范圍。當測量氣體流量時，VSF的流量計算式為

　　圖2 斯特勞哈爾數與雷諾數關系曲線式中 qVn，qV--分別為標準狀態下（0oC或20oC，101.325kPa）和工況下的體積流量，m3/h；
Pn，P--分別為標準狀態下和工況下的絕對壓力，Pa；
Tn，T--分別為標準狀態下和工況下的熱力學溫度，K；
Zn，Z--分別為標準狀態下和工況下氣體壓縮系數。
　　由上式可見，VSF輸出的脈沖頻率信號不受流體物性和組分變化的影響，即儀表系數在一定雷諾數范圍內僅與旋渦發生體及管道的形狀尺寸等有關。但是作為流量計在物料平衡及能源計量中需檢測質量流量，這時流量計的輸出信號應同時監測體積流量和流體密度，流體物性和組分對流量計量還是有直接影響的。
2. 結構
　　VSF由傳感器和轉換器兩部分組成，如圖3所示。傳感器包括旋渦發生體（阻流體）、檢測元件、儀表表體等；轉換器包括前置放大器、濾波整形電路、D／A轉換電路、輸出接口電路、端子、支架和防護罩等。近年來智能式流量計還把微處理器、顯示通訊及其他功能模塊亦裝在轉換器內。

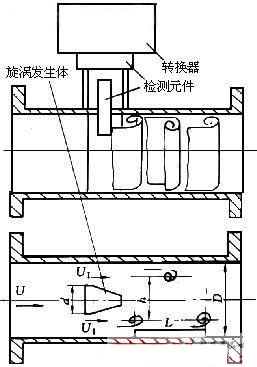

圖3 渦街流量計
（1）旋渦發生體
　　旋渦發生體是檢測器的主要部件，它與儀表的流量特性（儀表系數、線性度、范圍度等）和阻力特性（壓力損失）密切相關，對它的要求如下。
1） 能控制旋渦在旋渦發生體軸線方向上同步分離；
2） 在較寬的雷諾數范圍內，有穩定的旋渦分離點，保持恒定的斯特勞哈爾數；
3） 能產生強烈的渦街，信號的信噪比高；
4） 形狀和結構簡單，便于加工和幾何參數標準化，以及各種檢測元件的安裝和組合；
5） 材質應滿足流體性質的要求，耐腐蝕，耐磨蝕，耐溫度變化；
6） 固有頻率在渦街信號的頻帶外。
　　已經開發出形狀繁多的旋渦發生體，它可分為單旋渦發生體和多旋渦發生體兩類，如圖4所示。單旋渦發生體的基本形有圓柱、矩形柱和三角柱，其他形狀皆為這些基本形的變形。三角柱形旋渦發生體是應用最廣泛的一種，如圖5所示。圖中D為儀表口徑。為提高渦街強度和穩定性，可采用多旋渦發生體，不過它的應用并不普遍。

⑵智能渦街流量計檢測元件
流量計檢測旋渦信號有5種方式。
1） 用設置在旋渦發生體內的檢測元件直接檢測發生體兩側差壓；
2） 旋渦發生體上開設導壓孔，在導壓孔中安裝檢測元件檢測發生體兩側差壓；
3） 檢測旋渦發生體周圍交變環流；
4） 檢測旋渦發生體背面交變差壓；
5） 檢測尾流中旋渦列。

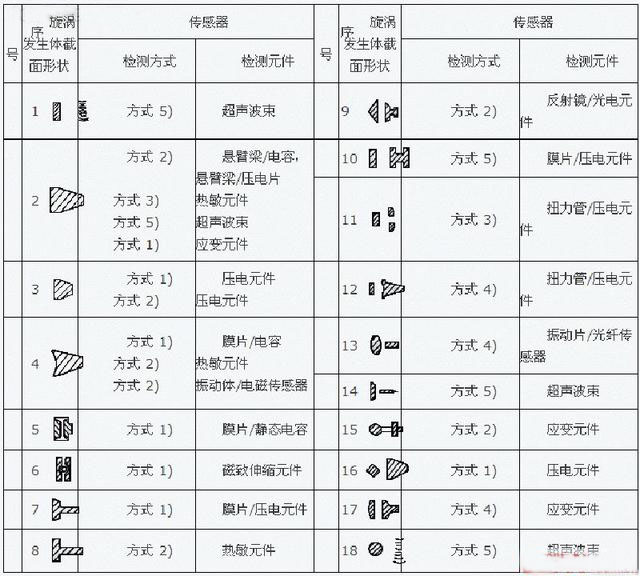

　　根據這5種檢測方式，采用不同的檢測技術（熱敏、超聲、應力、應變、電容、電磁、光電、光纖等）可以構成不同類型的VSF，如表1所示。 表1 旋渦發生體和檢測方式一覽表

⑶ 轉換器
　　檢測元件把渦街信號轉換成電信號，該信號既微弱又含有不同成分的噪聲，必須進行放大、濾波、整形等處理才能得出與流量成比例的脈沖信號。
轉換器原理框圖如圖6所示。

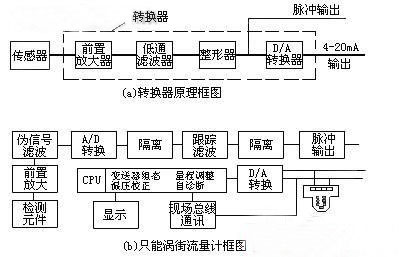

圖6 轉換器原理框圖⑷ 儀表表體
儀表表體可分為夾持型和法蘭型，如圖7所示。
　　智能渦街流量計主要存在的問題 主要有：①指示長期不準；②始終無指示；③指示大范圍波動，無法讀數；④指示不回零；⑤小流量時無指示；⑧大流量時指示還可以，小流量時指示不準；⑦流量變化時指示變化跟不上；⑧儀表K系數無法確定，多處資料均不一致。
分析及解決方法
總結引起這些問題的主要原因，主要涉及到以下方面：
1、選型方面的問題。有些渦街傳感器在口徑選型上或者在設計選型之后由于工藝條件變動，使得選擇大了―個規格，實際選型應選擇盡可能小的口徑，以提高測量精度，這方面的原因主要同問題①、③、⑥有關。比如，一條渦街管線設計上供幾個設備使用，由于工藝部分設備有時候不使用，造成目前實際使用流量減小，實際使用造成原設計選型口徑過大，相當于提高了可測的流量下限，工藝管道小流量時指示無法保證，流量大時還可以使用，因為如果要重新改造有時候難度太大．工藝條件的變動只是臨時的�？山Y(jié)合參數的重新整定以提高指示正確率。
2、安裝方面的問題。主要是傳感器前面的直管段長度不夠，影響測量精度，這方面的原因主要同問題①有關。比如：傳感器前面直管段明顯不足，由于FIC203不用于計量，僅僅用于控制，故目前的精度可以使用相當于降級使用。
3、參數整定方向的原因。由于參數錯誤，導致儀表指示有誤．參數錯誤使得二次儀表滿度頻率計算錯誤，這方面的原因主要同問題①、③有關。滿度頻率相差不多的使得指示長期不準，實際滿度頻率大干計算的滿度頻率的使得指示大范圍波動，無法讀數，而資料上參數的不一致性又影響了參數的最終確定，最終通過重新標定結合相互比較確定了參數，解決了這一問題。
4、二次儀表故障。這部分故障較多，包括：一次儀表電路板有斷線之處，量程設定有個別位顯示壞，K系數設定有個別位顯示壞，使得無法確定量程設定以及K系數設定，這部分原因主要向問題①、②有關。通過修復相應的故障，問題得以解決。
5、四路線路連接問題。部分回路表面上看線路連接很好，仔細檢查，有的接頭實際已松動造成回路中斷，有的接頭雖連接很緊但由于副線問題緊固螺釘卻緊固在了線皮上，也使得回路中斷，這部分原因主要同問題②有關。
6、二次儀表與后續儀表的連接問題。由于后續儀表的問題或者由于后續儀表的檢修，使得二次儀表的mA輸出回路中斷，對于這類型的二次儀表來說，這部分原因主要同問題②有關。尤其是對于后續的記錄儀，在記錄儀長期損壞無法修復的情況下，一定要注意短接二次儀表的輸出。
7、由于二次儀表平軸電纜故障造成回路始終無指示。由于長期運行，再加上受到灰塵的影響，造成平軸電纜故障，通過清洗或者更換平軸電線，問題得以解決。
8、對于問題⑦主要是由于二次儀表顯示表頭線圈固定螺絲松，造成表頭下沉，指針與表殼摩擦大，動作不靈，通過調整表頭并重新固定，問題相應解決。
9、使用環境問題。尤其是安裝在地井中的傳感器部分，由于環境濕度大，造成線路板受潮，這部分原因主要同問題①、②有關。通過相應的技改措施，對部分環境濕度大的傳感器重新作了把探頭部分與轉換部分分離處理，改用了分離型傳感器，故善了工作環境，日前這部分儀表運行良好。
10、由于現場調校不好，或者由于調校之后的實際情況的再變動。由于現場振動噪聲平衡調整以及靈敏度調整不好．或者由于調整之后運行一段時間之后現場情況的再變動，造成指示問題、這部分原因主要同問題④、⑤有關。使用示波器，加上結合工藝運行情況，重新調整。
