超聲波式

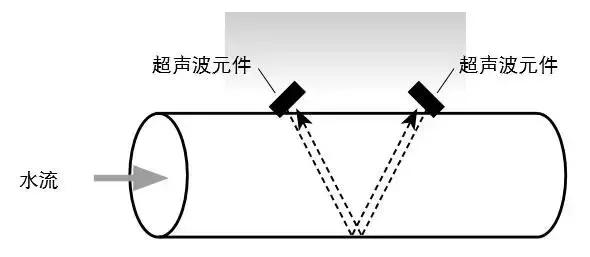

　　正朝著商品化發展的超聲波流量計是以“時差傳播系統”為中心。【時差傳播系統】（以反射型為例）針對液體的行進方向，向上升方向或下降方向發射超聲波。相互接收配管內部反射回彈的超聲波。在水中行進的超聲波如果逆流行進，則傳播速度變慢 ；如果順流行進，則傳播速度變快。二者之間的傳播時間差將轉換為流速。
優點：無壓力損失
　　具有可從配管外側進行檢測的類型
缺點：必須要有直管部分
　　液體中的固體物較多時會導致誤動作
　　氣泡較多時無法測量
電磁式

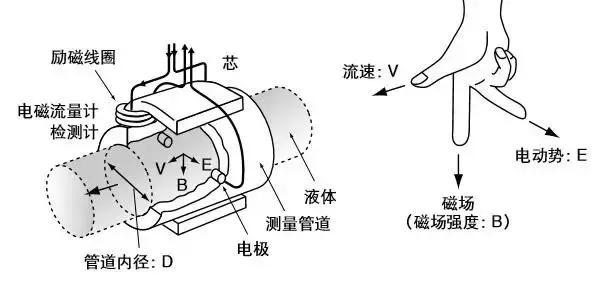

　　電磁流量計正如其名稱所示，是利用法拉第電磁感應來檢測流量。在法拉第電磁感應定律中，如果導電性液體在磁場 中移動，則會產生與管道內徑 × 磁場強度 × 平均流速成正 比的電動勢（電壓）。換言之，在磁場中流動的液體“流速”會轉換成電。
優點：受液體溫度、壓力、密度或粘度的影響較小
　　可檢測包含污染物（固體、氣泡）的液體
　　壓力損失較少
　　無可動部位（維護性優良）
科里奧利式

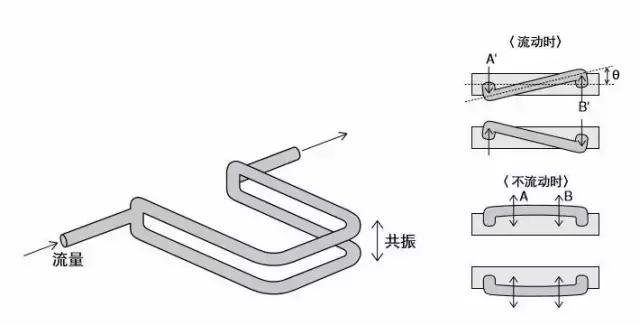

　　科里奧利式流量計在其自身內部利用稱為科里奧利效應的 物理現象。如上圖所示，流體流過振動的 U 形管時，流入 端 A 與流出端 B 之間會產生逆向的科里奧利效應，使 U 形 管扭曲。由于科里奧利效應與物體的重量和速度成正比關系，因此如果測量出扭曲量，便可知道質量和流量。
優點：精度佳
　　可測量質量和流量
　　無需直管部分
　　高速響應
　　可檢測高粘度液體
　　可測量密度
缺點：與其他檢測原理相比價格高
　　壓力損失大
　　易受振動影響
卡門渦流式

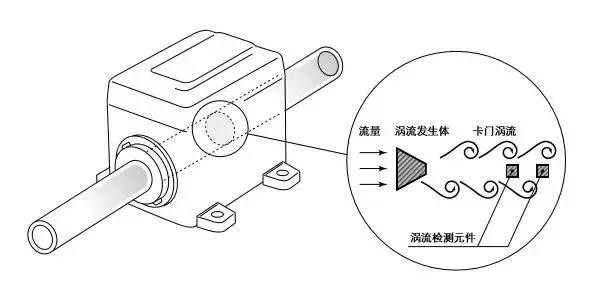

　　歸類為渦流流量計，采用的是 1912 年西奧多 · 馮 · 卡門 （Theodore von Karman）以理論證明的定律。在流動的流體 中存在柱狀障礙物（渦流發生體）時，將會在下游生成交替渦流。流體的流速與渦流頻率成正比關系，因此檢測渦流脈沖數量便可測出流量。主要檢測方法是使用壓電元件來感測渦流振動，但也有使用超聲波檢測渦流的方法。
優點：無機械可動部位
　　可檢測液體、氣體以及蒸汽任意一種
　　由于無電極，因此具有耐藥性的規格
　　幅度變化范圍較大，精度較高
缺點：由于會限制流道，因此將產生壓力損失（也有不限制流道的類型）
　　析出水垢或含有固體的液體會造成堵塞
　　不適用于高粘度液體
　　不耐配管振動
　　必須要有支管部分
熱式

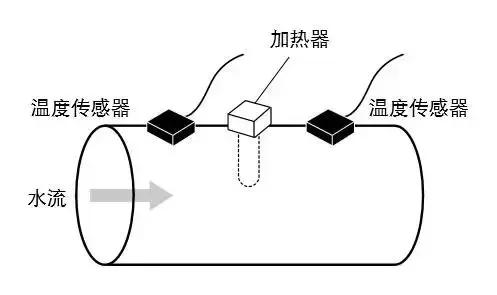

　　流體接觸到熱物體時，會從物體上帶走熱量，使流體的溫度上升。熱式流量計正是利用這種原理測量流量。熱式流量計可分為兩種方式。
■溫差測量法…在流體中安裝一個加熱器，在上游與下游 2 個點測量流體溫度，然后根據 2 點之間的溫差計算出流量。 主要用于小流量。
■功耗測量法…在流體中安裝一個加熱器，在上游與下游 2 個點測量流體溫度，通過對加熱器進行控制，使 2 點之間 的溫差保持恒定。
優點：可檢測氣體
　　基本無壓力損失
　　可測量質量和流量
缺點：流體溫度發生變化時會產生誤差
　　設定與流體的類型和成分相匹配的規格麻煩

膜片式

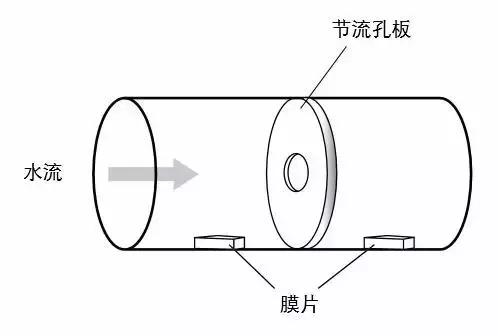

　　屬于壓力差流量計。就流量計產量而言，壓力差流量計當前占據市場份額。利用伯努利原理，在流動的流體流道中安裝一個故意用來產生壓力損失的節流孔板，測量節流孔板前后的壓力差來檢測流量。壓力損失所產生的上游與下游的壓力差，利用膜片進行檢測。
優點：可檢測氣體、液體以及蒸汽
價格一般較低
無可動部位
缺點：由于具有節流孔板，因此產生的壓力損失大
不適用于含有固體的液體
由于對紊流敏感，因此需要一段較長的直管部分

渦輪式

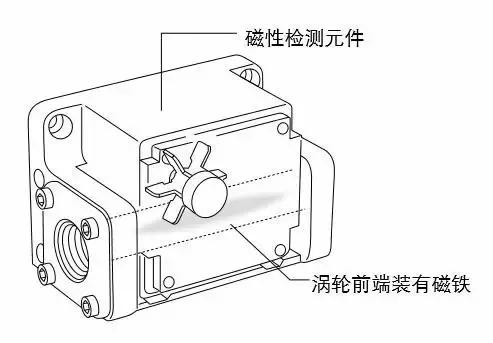

　　歸類為渦輪流量計。按結構大致分為 2 類，分別為 (1) 水 輪結構的“切向流渦輪式流量計”(2) 風車結構的“軸向流 渦輪式流量計”。流量與渦輪的轉速始終成正比關系。因此，用流體流動的力來轉動渦輪，可根據轉速測量出流量。通過在葉片前端或旋轉軸上嵌入磁鐵，便可提取出脈沖信號，從而得出轉數以換算流量。
優點：重現性（重復精度）和響應性優勢
結構簡單，價格合理
機型小巧卻可測量大容量
缺點：不耐異物（導致堵塞）
由于渦輪高速旋轉會導致軸向磨損，因此需要定期維護
浮子式

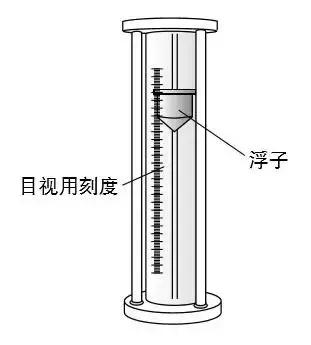

　　歸類為面積流量計。主流方法是在錐形管（越向上寬度越大）中懸浮一個浮子。流體被迫進入錐形管與浮子之間時，便會形成壓力差。此時，浮子會停留在“壓力差產生的向上的力”與“浮子重力產生的向下的力”的平衡區域，顯示瞬時流量。常見的“浮子式流量計”是采用透明材料制作錐形管，并在上面刻有流量刻度，可直接讀取流量。此外，也有一些類型是在浮子中內置磁鐵，使用磁傳感器進行檢測。
優點：可檢測氣體、液體以及蒸汽
價格一般較低
壓力損失較小
缺點：精度不是很高
不適用于含有固體的液體
直接讀書型在椎管變臟時會看不到浮子
