摘要：瓦斯抽采計量為煤礦采掘工作面抽采效果分析和瓦斯抽采達標評判提供基礎數據，采用合適的流量計量工具能夠起到事半功倍的效果。孔板流量計以操作簡易、計量準確的優點被廣泛應用于礦井瓦斯抽采計量工作。受瓦斯抽采管路中惡劣的計量環境及其他因素影響，孔板流量計在使用過程會出現數據波動，存在計量誤差的問題。結合孔板流量計計量的方法和步驟，對誤差來源深入分析，得出安裝、流體雜質阻塞、附屬物選擇、人工操作等方面造成的流量計量誤差原因，采取有針對性的措施以減少系統、環境和人為誤差影響。瓦斯抽采計量誤差的減少和消除，有效提高了瓦斯抽采計量的正確率，是提高災害防治效果和效益的重要手段，是安全生產的重要保證。
0引言
瓦斯抽采工作是一項環節精細、工序復雜的系統工程，在整個工藝流程中出現任何細小差錯，都將造成前功盡棄，抽采零效果。抽采流量計量是瓦斯抽采的一個關鍵環節，是衡量抽采鉆孔施工、封孔質量的重要標準。鄭煤集團楊河煤業的瓦斯抽采系統干、支管路均采用孔板流量計計量管道氣體流量，孔板流量計具有結構簡單、維修方便、性能穩定、使用可靠的特點，被廣泛應用于煤礦瓦斯抽采計量工作。
標準孔板流量計被廣泛應用于天然氣貿易計算，占天然氣貿易計量的50％左右。其原因在于標準孔板流量計的結構簡單，操作方便、技術成熟、性能穩定且無需標定。這些優點使得標準孔板流量計在燃氣管道的計量中被大量使用。
1孔板流量計計量原理

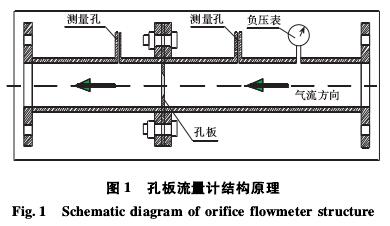

孔板流量計為差壓式流量計，該流量計是以伯努利方程和流動連續性方程為原理，當被測介質流經節流件時，在其兩側產生差壓，差壓與流量有對應關系，因此通過測量差壓的方法，就可以測得工況流量［1221］�？装辶髁坑嬍窃诹黧w經過的管道內安裝節流裝置，即孔板。節流件造成其前后局部收縮，流速增加，在其上、下側產生了壓力降，即壓差，流體流動的流量越大，在節流件前后產生的壓力差就越大，通過節流件（孔板）前后的壓力降計算流體流量的裝置［3］，其結構原理如圖1所示。
2孔板瓦斯流量計的安裝要求
孔板前后管件必須平直，其中孔板前10Ｄ，后5Ｄ，其中Ｄ為管道的直徑。管道內孔板前后不得有積水，積渣和雜物等。與孔板連接的管道必須平直，防止漏氣的橡膠墊不得偏離管道內徑，以防止流體在經過孔板前改變其原來的層流狀態�？装宀灰税惭b在傾斜巷道中，也不可安裝在巷道低洼處或靠近龍門處，即便該段巷道為平直巷道。在孔板安裝段前宜安裝放水除雜裝置，以減少或降低水或雜物等對孔板的影響。
3孔板流量計誤差來源分析
3.1孔板選取及安裝影響因素
孔板流量計的選用規格應與可能通過該孔板處的流量應當相適應，若孔板流量計選型不當，過大或過小均可導致測試結果失真。孔板系數選取不當也能造成計量結果偏差較大。另外，孔板方向安裝錯誤也能夠?qū)е聼o法計量。
3.2孔板處積水、積渣影響因素
（1）孔板處產生積水的原因分析。有煤層內含水、煤層內縫隙與其他各種水源相連、煤層注水或人工放水不徹底、自動放水器失靈等，抽采管道內會產生一定積水，進而導致測試濃度降低。多次試驗表明，當孔板與抽采箱、集抽器直接相連時，水對測試結果的影響在10％～40％；在主管路、分支管路的孔板中，水對測試結果的影響在5％～20％。
（2）孔板處產生積渣的原因分析。鉆孔施工完成后初期抽采時，一般由于孔內的煤巖粉清除不干凈、正常抽采時期煤層受外界擾動或自身不同程度的埸孔等會將部分煤巖粉抽入抽采管道內，管道內的煤巖粉和積水混合在一起在經過孔板時受阻而逐步沉積在孔板處。孔板處的積水、積渣使孔板的有效截面變小，從而使流體在經過孔板處之前流速已經呈線性增加，即孔板的有效作用降低壓力差絕對值降低，即測量結果會比實際值偏小。
（3）孔板前后雜物影響原因分析。人員在安裝抽采管道時常常由于趕工期或粗心大意，未將管道內的雜物，如煤巖塊等清理干凈，雜物在負壓的作用下通過孔板時受孔板阻擋而沉積在孔板處，此時孔板的同心圓的面積減小，從而使流經孔板的流體流速增大，壓力差絕對值增大，導致測量結果比實際結果偏大。
3.3旁通管控制閥門影響因素
正常情況下孔板流量計的旁通閥門處于常開狀態，只有在測量時才關閉。由于閥門本身質量問題或頻繁開關導致閥門失靈或關不嚴。此時多數流體經過孔板而一部分流體則經過旁通管控制閥門直接繞過孔板，即通過孔板的有效流體流量減少，導致測量結果偏小。
3.4連接膠管微漏氣影響因素
連接測試孔和Ｕ型壓差計玻璃管的橡膠管存在人體察覺不到的微量漏氣，究其原因：①橡膠管選材不當。常用的孔板測試孔有外徑為2ｍｍ和外徑為4ｍｍ的2種，Ｕ型壓差計測試孔外徑為4ｍｍ。配套橡膠管材質和彈性不同，造成橡膠管兩端的連接部位存在人體察覺不到的輕微漏氣，造成測試結果偏小。②橡膠管老化，長期未更換。橡膠管長期使用，受井下環境（溫度、濕度等）影響會產生龜裂、腐化、硬度增強而彈性下降等現象。此時會產生人體察覺不到的輕微漏氣，導致測量結果比實際值偏小。③測試孔受損。受井下條件限制、搬運孔板時損壞或維護不到位等情況，導致測試孔脫焊、變形等，此時連接橡膠管時亦產生漏氣，從而導致測試結果偏小。經現場多次試驗，微量漏氣影響測量結果比真值偏小5％～10％。
4減小及消除誤差的措施
在孔板流量計使用過程中要規范各項操作，選取與抽采流量相匹配的流量計，消除孔板選取及安裝影響因素�？装灏惭b后要定期維護、保養，在抽采系統的合適位置加裝除渣放水器，定期除渣放水，安排專業人員清除孔板前后的積水、積渣，避免孔板前后的積水、積渣影響流量計量精度。在旁通管控制閥門使用過程中要注意閥門的靈活程度及開閉情況，發現控制閥門閉合不嚴或存在故障要及時更換，另外采用電磁自控閥門也能夠消除此類誤差。操作人員要選取合適的橡膠管，消除橡膠管與Ｕ型壓差計玻璃管之間的漏氣現象。在操作人員測試過程中要觀察橡膠管的使用情況，若發現老化、龜裂等現象，要及時更換橡膠管。再者，在流量計使用過程中應重視操作人員的業務素質培訓，增強測試人員的觀察分析能力，對瓦斯抽采系統特別是與計量相關的各種裝置或配件進行巡查，發現問題及時處理或更換，確保在抽采計量中測試的結果真實可靠。
5結語
影響孔板瓦斯流量計計量出現誤差的主要原因是由各種情況下產生的漏氣，孔板流量計選取、安裝、維護等問題和測試人員的不規范操作等造成的。在日常的瓦斯抽采計量工作中應當選取。
