摘要渦街流量計因其儀表系數與流體特性無關、精度高、寬量程比和低壓損等優點，在化工領域的應用越來越廣。以熱解分級煉制新工藝對煤及液化殘?jiān)�進行煉制利用中的產品之一熱解氣為例，介紹渦街流量計的選型設計。

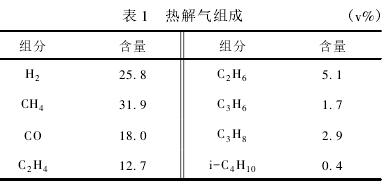

　　我國低階煤資源儲藏豐富，占可采儲量40%以上。然而它的高效利用一直是業內努力攻克的難題。低階煤含水量高，熱值低，機械強度低，化學穩定性差。為此，北京低碳清潔能源研究所承擔國家高技術研究發展計劃項目課題“煤分級煉制清潔燃料關鍵技術研究”，采用熱解分級煉制新工藝對煤及液化殘?jiān)�進行煉制利用，在溫和的條件下對原料進行加工處理，分步驟地將其中有用的成分充分提取出來，得到的產品之一為熱解氣，去除焦油后的熱解氣組成見表1，本工程中采用渦街流量計對其進行測量。

1渦街流量計概述
　　渦街流量計是20世紀70年代發展起來的一種新型流量?jī)x表，80年代制定了渦街流量計專業標準(ZBN12008－1989)和檢測規程(JJG620－1989)。渦街流量計目前已發展成為主流流量?jī)x表之一，因其有諸多優點，吸引了國內外眾多研究者和企業的關注。研究者從多方面對其進行深入的研究:①旋渦發生體的研究［1，2］;②壓電傳感器探頭位置的研究［3］;③數字信號處理方法的研究［4］;④渦街信號檢測方法的研究［5］;⑤數值仿真方法的研究［6］
　　在眾多流量計中，渦街流量計的安裝、運行、維護費低于節流式、容積式等，購置費低于容積式、質量式等，是一種實用性和經濟性都較好的流量計，受到用戶廣泛歡迎。該流量計優點如下:
(1)在一定雷諾數Ｒe范圍內(2×104～2×106)，輸出頻率信號不受流體物性(密度、粘度)和組分變化影響，即儀表系數僅與旋渦發生體的形狀尺寸及管道的形狀尺寸有關，可以在一種典型介質中校驗而適用于各種介質。
(2)精度較高(與差壓式、浮子式流量計比較)。
(3)量程比可達10∶1或20∶1，目前已有廠家在研制適用于氣體測量能達到80∶1的渦街流量計。
(4)壓損小(約為孔板流量計的25%～50%)，大幅度降低能耗。
(5)結構簡單牢固，安裝維護方便。
(6)使用范圍廣，可測量液體、氣體、蒸汽和部分混相流體。
2渦街流量計的參數計算
2.1工作狀態和標準狀態下的體積流量換算
　　渦街流量計的輸出信號是與工作狀態的體積流量成正比例，氣體的體積流量受溫度、壓力影響較大，在流量計選型時，若提供的流量是標準狀態下的體積流量或質量流量，應把它換算成工作狀態下的體積流量。
qV=qn(PnTZ/PTnZn)?????? (1)
式中，qV、qn分別為工作狀態和標準狀態下的體積流量，m3/h;P、Pn分別為工作狀態和標準狀態下14的絕對壓力，Pa;T、Tn分別為工作狀態和標準狀態下的熱力學溫度，K。
2.2雷諾數、壓力損失和背壓的計算
　　在渦街流量計選擇流量計通徑時，主要是對流量下限值進行核算雷諾數，最小雷諾數不應低于下限雷諾數，即雷諾數Ｒe≥2×104。在測量介質為液態時，還應檢查最小工作壓力是否高于工作溫度下的飽和蒸汽壓，即是否產生氣穴現象。
(1)雷諾數Ｒe是一個表針流體慣性力與粘性力之比的無量綱量:

式中，Q為體積流量，m3/h;D為流量計內徑，mm;v為運動粘度，m2/s。
(2)壓力損失:選擇流量計時，通常可能會對流量計的通徑進行適當縮小，以取得較大的流速和合適的流量量程。但是如果縮徑過于嚴重，可能會導致較大的壓力損失，能耗會增加，因此在選擇流量計的通徑時，也需要適當考慮壓力損失，盡可能減小壓力損失。壓力損失△P計算:
△P=1.1×10－5ρ·V2　　　　　　　(3)
式中，△P為壓力損失，kg/m2;ρ為流體密度，kg/m3;V為流速，m/s。
(3)背壓:測量液體的流量時，要確認工藝管道的壓力對于較小的公稱通徑而言有足夠大的背壓，避免氣穴產生。流量計下游的管道壓力應滿足:
P≥2.7△P+1.3P0(4)
式中，P為流量計下游3.5～7.5D的最小管道壓力，kg/cm2(A);P0為液體的飽和蒸汽壓，kg/cm2。
（4）根據工藝要求及現場安裝環境選擇耐壓、耐溫等級、防護等級、防爆等級、輸出信號等。
3測量熱解氣的渦街流量計的選型設計
　　熱解氣的組分如表1所述，其工藝參數:操作密度0.63kg/m3，運動粘度2×10－5m2/s，操作溫度48.9℃，操作壓力7.5kPa，管道DN80，最小流量50Nm3/h，正常流量100Nm3/h，最大流量150Nm3/h，儀表測量范圍選擇0～180Nm3/h。

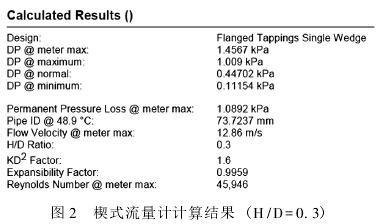

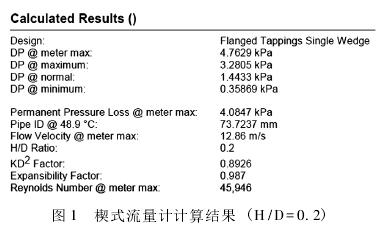

　　因?yàn)楸狙b置為試驗裝置，在裝置運行的過程中，業主可能會根據需要適當調整參數，因此選關鍵設備的工程可行性、優化工藝參數的關鍵參數之一，因此使用精度高一些的流量計也是有必要的;熱解氣的組分隨著參數的調整也可能會發生變化，因此基于伯努利方程原理的，如孔板、噴嘴、阿牛巴、德爾塔巴、平衡式等都不能很好的測量，因?yàn)檫@類流量計受流體物性(密度、粘度)和組分變化影響，且最終的熱解氣產品或多或少都有焦油的存在，時間長了可能堵塞流量計。楔式流量計帶自清潔的功能，如果采用法蘭取壓，變送器采用隔膜密封式變送器，其受焦油的影響較小，楔式流量計的計算結果分別見圖1和圖2。


　　當H/D比為0.2時，其壓力損失達到4kPa，已經大于操作壓力的一半，此種方案不可取，當H/D比為0.3時，其壓力損失為1.09kPa，可以接受，但最小流量時的差壓只有0.11kPa，甚至正常流量時的差壓也只有0.45kPa，由于采用的是隔膜密封式變送器，此時的精度無法保證;另一類是基于線性連續方程原理的，如渦街流量計、質量流量計等，考慮到本裝置為一個實驗裝置，質量流量計價格昂貴，因此綜合考慮介質和裝置的特殊性、壓損、精度和費用等因素，選用渦街流量計測量熱解氣的流量。
由式(1)可得最小流量對應的工作狀態下的體積流量:

由上述計算結果可知，當流量計縮徑至DN40時，雷諾數即可滿足要求。
按式(3)可以核算下DN50和DN40口徑下的最大壓損:
DN50時:
△P=1.1×10－5×0.63×262=4.7×10－3kg/m2=0.46kPaDN40時:
△P=1.1×10－5×0.63×402=11.1×10－3kg/m2=1.09kPa

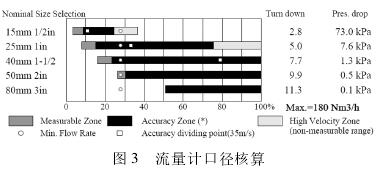

利用橫河公司計算軟件計算出來的結果見圖3。

　　從圖3可見，出流量計口徑為DN80時，最小流量無法測量;流量計口徑縮徑至DN50時，最小流量可測(此時流體的雷諾數非常接近2×104)，但此時的測量精度稍微差些;流量計口徑縮徑至DN40時，最小流量可測，且精度也能得到保證。用上述公式計算的壓損與軟件計算出來的也基本一致，差別來自計算時流速及流量計口徑均采用的是估算值。如果流量計縮徑至DN25時，流量計的壓損已經達到7.6kPa，壓損較大，無法滿足工藝要求。因此選擇DN40口徑的流量計能滿足要求。對于DN50口徑的方案，如果流量大于54Nm3/h時，流量計的精度為此款流量計的精度，為1.0%，當流量為50Nm3/h時，此時流量可測，只是精度稍差些，約為1.81%，但流量計的壓損會小很多，從節能降耗方面考慮，選擇DN50口徑的流量計也是可以的。綜上，選擇DN40和DN50口徑的渦街流量計都能滿足要求。

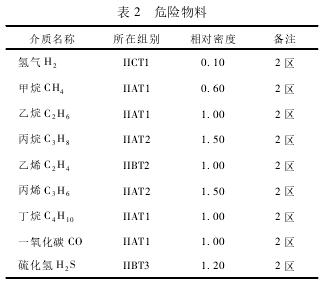

　　操作溫度為48.9℃，沒有特殊性，選擇普通的渦街流量計即可;根據現場情況，流量計為露天安裝，防護等級選擇IP65即可;根據《爆炸危險環境電力裝置設計規范》GB50058－2014，本裝置中各介質所在組別屬于危險物料，見表2。因此儀表的防爆標志選擇ExiaⅡCT4Gb即能滿足要求。根據項目統一要求輸出信號選擇為4～20mA+HAＲT。

　　至此，渦街流量計的選型已完成，但考慮到熱解氣中焦油的存在，選擇渦街流量計時，需要注意:①不能選用因?yàn)榧夹g(shù)需要而在渦街流量計中設計了小孔結構的流量計，因?yàn)榻褂陀锌赡芏氯�這些孔，從而失去其原有的作用;②焦油有可能附著在旋渦發生體上，從而改變其結構，影響測量精度，因此需要采用帶防粘附作用的發生體，另外考慮到熱解氣中焦油的含量較小，且由于旋渦的存在，其有剝離附著在發生體上的焦油的作用，因此認為其對測量精度的影響比較小。
4結語
　　目前項目已經開車成功，渦街流量計現場使用效果特別好，在整個實驗的過程中，都能很準確地測出熱解氣的流量，深受業主好評。現場的使用結果表明，在發生體帶防粘附作用的情況下，低含量的焦油對流量計的測量精度影響不大。目前化工廠常用的流量計節流裝置(孔板等)，其受流體物性影響大，量程比一般只有3:1，且容易出現堵塞，直管段要求甚至高達50倍管徑，另外導壓系統還容易出現泄漏。渦街流量計因其儀表系數與流體特性無關(氣液通用)、精度高、寬量程比和低壓損等優點，是節流裝置的理想替代品，但只有正確設計、正確選型以及正確安裝的條件下才能發揮其應有的作用。
