電磁流量計主要用于測量封閉管道中的導電液體和漿液中的體積流量。包括酸、堿、鹽等強腐蝕性的液體。電磁流量計的正確選擇是確保電磁流量計正常運行先決條件。但電磁流量計的正確接線也是至關重要的。下面我們講解下電磁流量計接線方式圖以及電磁流量計如何接線。

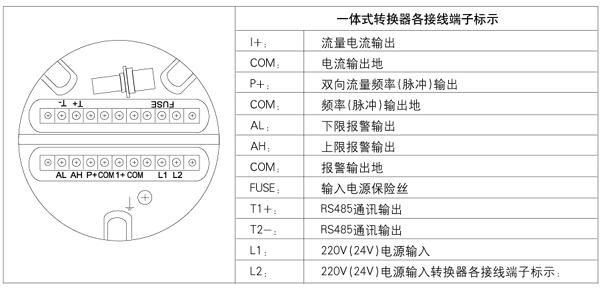

一體式電磁流量計接線圖

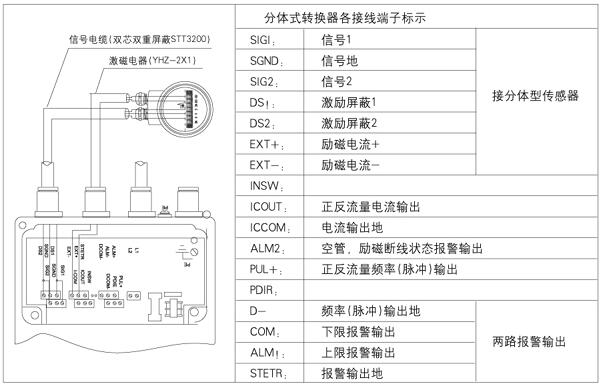

分體式電磁流量計接線圖
注：
- 弱采用分體安裝，連接的信號電纜采用定制的專用電纜線，電纜線越短越好；
- 勵磁電纜可選用中型橡套電纜，其長度和信號電纜一樣；
- 信號電纜必須與其它電源電纜嚴格分開，不能敷設在同一根管子內，不能平等敷設，不能絞合在一起，應分別單獨穿在鋼管內；
- 信號電纜和勵磁電纜盡可能短，不能 將多余的電纜卷一起，應將多余的電纜剪掉，并重新焊好接頭，電纜進入傳感器電氣接口時，在端口處做成U型，這樣可以防止雨水滲透到傳感器中。
