［摘要］文章主要介紹中國城鎮供水排水協會設備委組織、國家水大流量計量站主持實施、全國六家單位共同參與的一項實驗，實驗中各參與單位攜帶各自的便攜式超聲流量計至國家站進行定點校準，然后至事先選定的被校表(管道式電磁流量計)所在地，輸入定點校準得到的修正系數，分別對被校表進行校準。通過校準結果分析，使用校準合格的便攜式超聲流量計作為標準表對管道式電磁流量計進行在線校準是一種可行的方法。在線校準大口徑流量計的實驗驗證
　　大口徑流量計在線校準是流量計量領域一個亟待解決的技術難題，由中國城鎮供排水協會設備委組織，國家水大流量計量站主持對這一課題進行了實驗驗證，以期用實驗結果證明采用便攜式液體超聲流量計對在線使用的大口徑流量計進行校準的可行性。
1實驗背景
　　隨著水資源的日趨緊張，水計量問題日顯突出，大口徑流量計的在線校準問題成了人們關注的熱點。
　　由于在線使用的大口徑流量計拆裝困難，難以做到在不影響正常供水情況下進行送檢，因此超過檢定周期的流量計使用準確度難以保證。如果能在不影響正常供水的情況下，對這些流量計進行在線校準，對于加強水資源管理、提高流量計的計量管理水平有著十分重要的意義。因此供水行業對編制一個關于大口徑流量計在線校準要求的國家行業標準十分迫切。
　　由中國城鎮供水排水協會設備委組織，國家水大流量計量站與長春水務集團有限責任公司、廣州市自來水公司、大連自來水公司、成都自來水公司等十余個單位參加編寫我國城鎮建設行業標準CJ/T364—2011《管道式電磁流量計在線校準要求》，該標準已于2011年4月18日發布，2011年10月1日起實施。起草期間，為了有效地驗證用便攜式超聲流量計作標準表在線校準電磁流量計的可行性，組織實施了一個大型實驗。
2實驗方案
　　采用自愿報名的方式組織來自全國不同地區的六家單位，使用他們自用的便攜式超聲流量計參與實驗，各單位的超聲流量計生產廠家、型號及使用年限均不相同，保證實驗樣本具有代表性。被校表選擇臺管道條件符合CJ/T364—2011《管道式電磁流量計在線校準要求》的在線使用的電磁流量計。該流量計常用流量為:2500m3/h，管道內徑為:DN1000。
3實驗步驟
(1)將六臺作為標準表使用的超聲流量計匯集到國家水大流量計量站，依次安裝在DN1000水流量標準裝置上進行定點(2500m3/h)校準，每臺流量計均在該流量點重復校準6遍，確定每臺標準表的修正系數及重復性。
　　國家水大流量計量站是由國家質量監督檢驗檢疫總局1990年授權建立國家級法定計量檢定機構，承擔全國范圍內大口徑水流量儀表的檢定、校準和檢測任務。
　　該站流量實驗室擁有世界最大的恒水頭(溢流水塔式)靜態容積法水流量標準裝置，裝置準確度等級為0.1級，最大組合供水能力達到18000m3/h，常設管線有DN300、DN400、DN500、DN600、DN800、DN1000，通過更換管道可對DN200～DN3000口徑范圍內的各類流量儀表進行檢定和校準。
因此標準表的校準工作選定在國家水大流量計量站流量實驗室進行。
(2)標準表校準完成后實驗小組全體實驗人員攜帶流量計乘飛機抵達選定的被校表所在地。被校表的數據由國家水大流量計量站技術人員負責記錄，其他實驗人員在實驗結束前均不得進入被校表轉換器所在房間，因此保證了六家參試單位均是在盲測條件下對這臺在線使用的流量計進行校準。各參試單位按照事先安排的順序單獨進入儀表井對管線進行流量測量，測量結果交國家水大流量計量站實驗人員保管，不得向其它單位告知測量結果。全部實驗完成后由國家水大流量計量站技術人員匯總實驗數據。
4實驗實施
4.1在實驗室校準標準表(超聲流量計)具體方法
(1)參試人員攜帶便攜式超聲流量計至國家水大流量計量站。
(2)將參加實驗單位編號為:01～06。標準表編號也與其一致。
(3)各實驗單位實驗人員在DN1000管線上安裝各自攜帶的超聲流量計并調試信號。
(4)檢查設備運行情況，查看實驗室環境條件和流量計的信息并記錄。
(5)確認被校準超聲流量計狀態正常，實驗裝置運行穩定后，開始實驗。
(6)實驗在2500m3/h流量點校準6次。調節后的流量與實驗流量相比，其偏離應不超過±5%。
(7)流量點調節完成后，待壓力、溫度、流量穩定后開始校準。
(8)每次校準至少采集20次儀表示值，取其平均值作為該次校準的儀表示值。
(9)校準過程中，校準人員參照JJG1030—2007《超聲流量計》的要求工作，并認真填寫“超聲流量計校準原始記錄”。
(10)校準結束后，校準人員處理原始數據，計算修正系數并出具校準證書。具體數據見表1。
4.2管道式電磁流量計在線校準實驗的具體方法
(1)各單位實驗人員攜帶定點校準的超聲流量計赴事先選定的在線被校表所在地。
(2)各單位實驗人員到達在線校準地點———某水廠計量井僅負責各自標準表。被校表由國家水大流量計量站實驗人員負責記錄。數據對其他實驗人員保密。
(3)參加實驗單位在各自的超聲流量計中輸入定點校準后的修正系數，并按照實驗單位01～06的順序進行在線校準DN1000電磁流量計的工作。
(4)在線校準過程中，實驗人員負責記錄各自流量計的示值(標準表示值)，不得向其他實驗人員告知自己的測量結果。
(5)校準完成后，國家水大流量計量站校準人員負責處理數據并進行匯總、統計。具體數據見表2。
5實驗結果

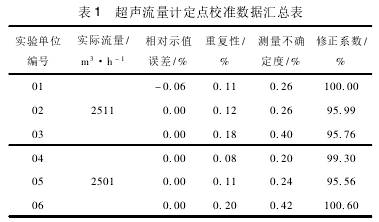

(1)各實驗單位在國家水大流量計量站流量實驗室進行定點校準的超聲流量計數據匯總表1．

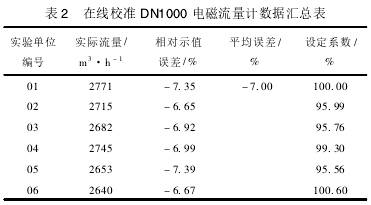

(2)經定點校準的超聲流量計在線校準DN1000電磁流量計的數據匯總表2。

(3)結果分析
對測量結果的評定:
所有各單位平均誤差

按置信概率95%應該保證:上述各次校準的相對示值誤差與平均誤差的差不應超過區間容許值Emax=t95s=2.57×0.32%=0.82%
所以，各校準誤差的允許區間為
上所校誤差均在此區間內，故本次校準結果有效。
6結論
　　經過數據統計分析，參加實驗的6臺超聲流量計其在線校準誤差大口徑流量計在按置信概率95%計算的允許區間－7.82%－6.17%內。因此，使用校準合格的便攜式超聲流量計作為標準表對管道式電磁流量計進行在線校準是一種可行的方法。
