[摘要]簡述了污水電磁流量計的工作原理與結構，總結了污水電磁流量計在工業污泥水計量中的應用特點，介紹了濟鋼工業污泥水準確計量的成功經驗。
工業污泥水的計量多年來一直是計量工作者有待攻克的難題之一。其主要原因有二個方面。一是流體特性:介質臟污，固液雙相，成分復雜，易粘附、沉積等。二是測量特性:現場工作條件惡劣，檢測器件易受損，難以維修，對測量?jī)x表的可靠性要求高等。近年來隨著濟鋼低成本戰略的不斷深化，固體廢物資源化、污水零排放等舉措的實施，工藝上將煉鐵除塵水，煉鋼除塵水、除磷水(統稱工業污泥水)回收到沉淀池過濾后，經泵加壓輸送到燒結廠混料再利用，此工業污泥水的準確計量直接關系著燒結礦的質量。
1電磁流計的測原理和結構
1.1測量原理

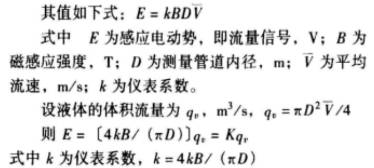

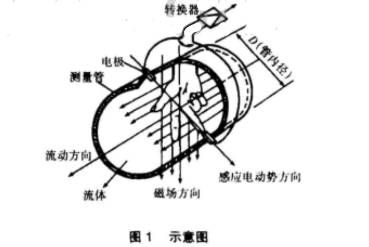

污水電磁流量計是利用法拉第電磁感應定律制成的一種測量導電液體體積流量的儀表。如圖1所示，導電性液體在垂直于磁場的非磁性測量管道內流動，與流體方向垂直的方向上產生與液體流量成正比例的感應電動勢，電動勢的方向按右手規則判定。其感應電動勢通過二個與流體直接接觸的電極檢出，并通過電纜傳送到放大器，然后轉換成統一信號輸出。
1.2傳感器結構
測量管上、下裝有激磁線圈，由轉換器提供激磁電流，激磁電流產生磁場穿過測量管，-對電極裝坦在測量管內壁與液體相能急，引出感應電動勢，送到轉換器。實際上成為電班流量變送器。
2系統選用傳感器和轉換器分體型結構
(1)濟鋼的工業污泥水一般含量為38%-50%的鐵精粉及其它氧化物等，屬礦漿類測量介質。污水電磁流量計傳感器選用MFC系列，內置不銹鋼電極，氯丁橡膠襯里，標準壓力為1.6MPa,配套法蘭安裝于污泥水管道上。
(2)轉換器選用分體型，標準輸出，32位字符，實現瞬時流量、累計總量液晶顯示等，安裝在生產調度控制臺上。傳感器和轉換器之間采用一.根專用電纜連接，安裝方便。
(3)主要性能特點
a.無阻流檢測件:不易阻塞，可用于測量含固顆粒的固液雙相臟污介質工業污泥水的測量。
b.無壓力損失:儀表的阻力僅是同一長度管道的沿程阻力，節能效果顯著。
c.所測得的體積流量，實際上不受液體密度、粘度、溫度.壓力和導電率變化明顯的影響，測量精度高，而且可測正、反兩個方向的流量。
d.傳感器無可動部件，采用低頻矩形波勵磁，不受工頻及現場各種雜散電磁場干擾的影響，工作穩定可靠。
e.量程比大，為1500:1，能夠全面跟蹤流量,能精確測量小流量，滿量程流速設定范圍寬。
f.前置直管段要求較低:上游≥5D，下游≥2D，D為管徑。
g.傳感器安裝靈活:可水平、垂直、傾斜安裝,.只要保證電極軸線與水平面的銳角≤45°。
h.傳感器結構簡單，安裝方便，維護費用低。
3應用情況

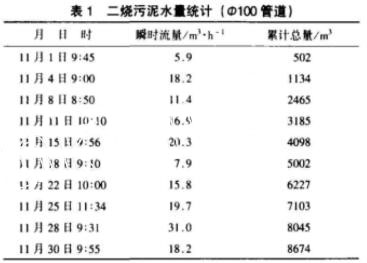

自安裝以來，系統一直運行正常。流量測量范圍寬，性能穩定，從表1一組日常點檢數據可以看出。
在生產現場，值班調度及生產人員可依據污水電磁流量計的瞬時流量值，操作控制污泥閥，調節污泥水用量，來保證混料水份合理，以求最大量地利用工業污泥水，降低成本。污泥水的準確計量對生產具有十分重要的實際意義。
4電磁流計安裝使用時注意事項
(1)工業污泥水中一般含有大量的磨損介質，傳感器最好垂直安裝。
(2)傳感器不能安裝在自由震動的管道上。.
(3)系統接地要可靠。
(4)測量管必須完全充滿介質。
(5)污水電磁流量計的選型:對測量介質的成分應有所了解，以便合理選擇傳感器襯里材料，電極材料等。
(6)測量介質的電導率應≥5pS/em。
5結束語
流量?jī)x表是使用比制造艱難得多的少數儀表之一，因此在工業污泥水的計量過程中,主要是二個性能:儀表的可靠性和精度。儀表的可靠性包括儀表質量可靠及可維護性或免維護。近年來的實踐證明:污水電磁流量計確實以其所固有的性能價格比成為在工業污泥水的計量中首選和推廣應用的儀表。相信隨著流體流量測量技術的發展，尤其是各種污水電磁流量計的不斷開發應用，會為工業污泥水的準確計量提供更加堅實的基礎，前景會更加廣闊。
