[摘要]隨著流量計的廣泛使用，準確的流量計量,不僅是石化企業貿易結算的依據,也是關系到生產全過程是否安全受控的重要保障。簡要敘述渦街流量計原理及主要檢定項目，通過對日常檢定工作總結，對常見流量計檢定中可能出現的故障問題，簡述檢查及解決方法，保證檢定合格的流量計現場使用的準確性、穩定性、可靠性。
1渦街流量計結構及原理

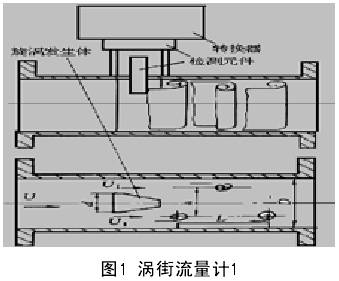

渦街流量計是利用“卡門渦街”原理制造的一種速度式流量儀表。一般由傳感器和轉換器兩部分組成。傳感器包括漩渦發生體、檢測元件、儀表表體等;轉換器包括信號轉換器、信號放大電路、接線端子等(圖1)

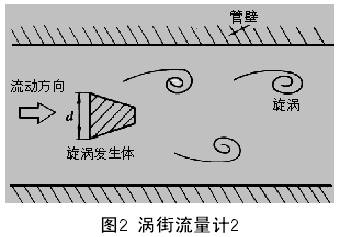

如圖2，當渦街流量計進行測量時，當流體經過迎流面插入的非流線性漩渦發生體時，流體在漩渦發生體兩側交替地分離釋放.出兩列規則的漩渦。已有研究表明，該漩渦分離的頻率與介質的流速以及漩渦發生體的尺寸有著內在聯系，因此，在漩渦發生體幾何尺寸確定的情況下，通過測量漩渦頻率便可以測出流體的流速和瞬時流量。
2渦街流量計檢定項目
依據1029-2007《渦街流量計》檢定規程，對所需檢定流量計進行如下檢定:
2.1常規外觀檢查
1)主要檢查流量計外觀是否良好，有無嚴重?fù)p壞、裂痕及銹蝕等情況。
2)密封面及漩渦發生體應該平整光滑，焊接處無虛焊、脫焊。
3)各連接部分牢固可靠，無松動。流量計顯示部分按鍵完好、防護罩完好、所示數字清晰整齊。
2.2密封性檢查
流量計安裝在測試管路上，啟動程序讓氣體正常流過，仔細檢查保證各連接處無泄漏。取壓取溫口選擇合適，并且無泄漏。
2.3計量性能檢定
經密封性檢查合格后的流量計按照檢定規程要求，在70%~100%的范圍內，運行5分鐘后開始正式檢定。按照輸出信號是脈沖信號還是4mA~20mA模擬電流信號，選擇相應程序，按照規程要求設定流量點，每點溫度、壓力、流量穩定后開始檢定，一個點最少進行3次。幾點檢定完成后計算出線性誤差和重復性誤差。
3檢定中常見問題
3.1通電后無流量通過時，表頭有信號輸出
1)表體、系統未接地或屏蔽接地不良。
2)未用流量計自帶專用信號線。
3)附近有大型電機或強電磁干擾源。
檢定中經常看到管道內無流量但流量計輸出是一個的微弱變化的干擾信號或者一個固定的信號，在實驗室環境下，因接地導致這類問題出現的可能性更大，同時工作中也發現類似橫河、E+H等廠家--些分體式儀表出現此類問題較多由于未使用專用信號線導致。所以檢定前應盡量確保表殼及系統良好接地，且使用專用信號線或者符合替代要求的信號線，同時確保周圍無強電磁干擾或通過隔離措施或者抗干擾技術避免此類影響。
3.2無4mA~20mA電流輸出
1)表頭接線錯誤。
2)電流放大輸出電路損壞。
3)輸出方式設置錯誤。
此類問題首先確定已按照說明書正確接線，并檢查表頭電子顯示菜單，是否正確設置輸出方式。在其他方面確定沒有出現錯誤的情況下，更換電流輸出電路板或者對損壞元件進行更換。
3.3有流量但無信號輸出
1)設置流量點過小，信號微弱無法檢測。
2)小流量切除過大或者流量計自動濾波設置不合適。
3)放大輸出電路損壞。
4)檢測器探頭損壞或者檢測器與轉換器連接線斷。
檢定中遇到管道內已經有流量，但流量計無任何信號輸出的情況。首先檢查流量點設置是否按照流量計說明書量程設置流量點，未超過說明書注明的參考流量上下限。檢查流量計是否小流量切除過大或者濾波參數設置不合適。有條件通過更換電路板檢查是否無輸出是因電路板損壞導致，以上檢查完成后就可能是由于檢測器探頭是否損壞或者與轉換電路板連線斷開導致問題的出現。
3.4輸出信號不穩定
1)檢查管道內或者流量計內是否有異物。
2)檢查檢定管路及檢定系統有無漏氣。
3)流量計接地。
4)流量計電路板設置不合適一一靈敏度設置不合適導致多計、漏計脈沖現象。
檢定中出現輸出型號不穩定，很可能導致檢定結果重復性不好。由于檢定所使用的標準裝置是嚴格按照要求建設的，不存在前后直管段不足或者振動強烈的問題。所以在準備開始檢定，只需要仔細檢查檢定管道內部及流量計旋渦發生體上是否附著有.影響流場的異物，同時檢查整個檢定系統是否有漏氣、流量計是否接地，這些都對流量穩定性尤其是小流量穩定性有比較明顯的影響。同時，流量計本身輸出靈敏度設置不合理，也會導致重復性較差，盡量按照說明書最佳設置該數值。
3.5流量輸出示值與實際流量誤差較大
1)安裝時為嚴格保證同心度。
2)設置的流量范圍與流量計本身不符。
3)流量計本身超差。
流量計檢定過程中如果發現誤差較大的情況，首先要檢查安裝時有無較大偏差，流量計檢定過程中同心度對結果影響較大，同時要確保檢定程序設置的流量范圍與流量計本身流量范圍一致，避免由于超過測量范圍導致誤差過大。更多情況下可能是由于儀表系數輸入不正確或者系數變化引起誤差，可
通過調整儀表系數確保計量準確。通過以上措施，能解決檢定中常見的一些問題，但流量計檢定可能因?yàn)椴煌b置、不同環境及檢定條件，產生新的問題，需要通過更多的實踐和總結，更好的完成檢定工作。
