摘要:考察燃?xì)?重點是天然氣)計量流量計的經濟性，既要考察它們?cè)谠O(shè)備采購成本和運行維護成本方面的經濟性，更要考察它們對于輸差的影響。本文針對目前多種燃?xì)庥?jì)量流量計的特點，首先分析氣體超聲流量計、渦輪流量計、腰輪流量計和孔板流量計等常見的天然氣計量?jī)x表的工作原理、適應范圍、各自特點等。接下來，從不同的角度對燃?xì)夤芫W(wǎng)計量輸差產生的因素進行解析，分析不同種類流量計對輸差可能造成的影響。最后，結合常用流量計類型的自身特點和輸差控制，對各類型流量計做出了經濟性的分析。
0引言.
天然氣作為清潔能源在國內能源消耗的占比逐年增長，油氣田采集油氣后經過油氣分離工藝，將天然氣通過加壓長輸管道輸送到各城市門站，再到各種燃?xì)庥脩�。天然氣輸送量由燃�(xì)夤艿郎习惭b的流量計量?jī)x表上的測量數據決定。在高壓天然氣輸送工程中選擇一款高精度、高穩定性、壓力損失小，同時又具有經濟性的計量?jī)x表具有重要的意義。
考察燃?xì)庥?jì)量流量計的經濟性,既要考察它們?cè)谠O(shè)備采購成本和運行維護成本方面的經濟性，更要考察它們對于輸差的影響。本文首先分析氣體超聲流量計、渦輪流量計、腰輪流量計和孔板流量計等常見的天然氣計量?jī)x表的工作原理、適應范圍、優缺點等。在此基礎上，從不同的角度對燃?xì)庥?jì)量輸差產生的因素進行解析，分析不同種類流量計對輸差可能造成的影響。最后,結合常用流量計類型的自身特.點和輸差控制，對各類型流量計做出經濟性的分析。
1燃?xì)饬髁苛髁績x表
流量計是燃?xì)庥?jì)量的一個重要設備,它提供了貿易計量或內部管理的數據。目前國際和國內被廣泛應用的燃?xì)庥?jì)量?jī)x表有氣體超聲流量計、渦輪流量計、羅茨流量計以及孔板流量計等。研究分析這些氣體流量計的性能特點、適用范圍,可以幫助找到一種更準確、更穩定和合理的計量手段。
1.1氣體超聲流量計

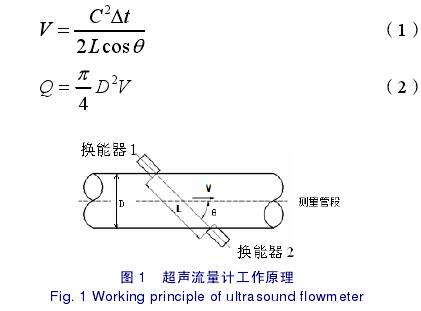

主流的氣體超聲流量計是基于時差法開展的流量測量,其原理是測量超聲波信號在氣體介質中順向流和逆向流的時間差△t,在已知一對探頭間的距離L時，計算出流速V,然后乘以測量管段的截面積S=π*D2/4,獲得最終的流量值(見公式1和2)。超聲流量計工作原理見圖1。
氣體超聲流量計最大的特點是能在高壓和中低壓或條件下準確地測量氣體的單、雙向流量,測量范圍寬，量程比大;直接測量氣體的流速，測量精度不受介質組分變化的影響;能測量穩態及低頻脈動氣體的流量;無阻流機械部件,壓力損失極小，且不會因固體雜質導致阻流部件損壞;--般采用多聲道的測量,可有效地減小因流場不均勻分布對測量結果的影響，并能在一個聲道出現故障時繼續用其它正常的聲道進行有效測量,從而提高儀表的準確度和可靠性;適合于壓力變化范圍大，流量波動大的應用場合。該種流量計目前正在高、中、低壓各種天然氣計量應用中逐步替代渦輪流量計、腰輪流量計和差壓式孔板流量計口。
1.2氣體渦輪流量計
在渦輪流量計測量表體中裝有一個葉輪，上面的葉片與被測介質流向成一-定角度。有流體通過時，它的沖力帶動葉片旋轉，這個葉片的旋轉速度與流體的流速成正比關系，而這種葉片本身具有磁性，它在由用永久磁鋼和線圈組成的信號檢測器中旋轉并切割磁力線,由此感應出與流速成-定比例的脈沖信號，通過脈沖信號放大器獲得流量信息。
渦輪流量計的脈沖頻率f與流經測量表體的流體的瞬時流量Q成正比，流量方程為:
Q=3600×f/k(3)
式中:k為流量計的儀表系數，3600為換算系數。
渦輪流量計由其機械結構特點決定了其具有測量精度高、重復性好、基本無零點漂移等優點。但是,渦輪流量計對氣體介質的清潔度要求較高，氣體的溫度、粘度和密度對儀表的示值誤差也有較大的影響;對氣流脈動和漩渦流敏感，防氣流沖擊能力差，容易損壞;量程范圍相對有限;且在使用一段時間后軸承間隙加大,測量精度呈現變負的趨勢。
1.3羅茨流量計
羅茨流量計也稱腰輪流量計,它是利用2個橢圓形的機械測量元件把被測介質分割成單個已知的體積部分，通過計量室逐次、重復地充滿和排放該體積部分流體的次數來計算被測介質的流量體積總量。
羅茨流量計優點是:計量腔保持一定的容積，很少受紊流及脈動流的影響;無須前后直管段;受被測氣體介質的粘度等物理性質、流動狀態的影響小，可測量不易測量的脈動流量;適用的量程、溫度范圍寬，安裝要求不高。
但是,羅茨流量計對氣體的清潔度要求較高,含有油污和雜質時要預先處理，加裝過濾器;當流量增加時，壓力損失也增大;使用一定時間后，腰輪與計量腔體間的間隙會增大，影響測量精度;運行維護工作量大;大口徑時價格較貴,經濟性變差[3。
1.4孔板流量計

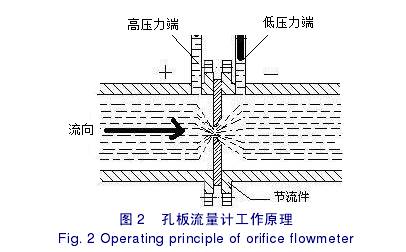

孔板流量計是差壓式流量計,它是由一次檢測件(節流件)和二次裝置(差壓變送器和流量顯示儀)組成。當被測介質通過節流件時局部產生收縮,流速增加，在節流件后面產生靜壓力，由此在節流件前后產生了壓差，而此壓差隨流量的變化而變化，流量大則壓差就大。作為二次裝置的差壓變送器測量節流件前后的壓差，計算出對應的流量值孔板流量計工作原理見圖2
孔板流量計的優點是結構簡單、制造、加工和使用方便。
但該種流量計對壓力、流量的適應性差，特別是大口徑的孔板流量計由于靜壓力差測量的誤差，會造成流量計的綜合不確定度增大;對流場的要求比較苛刻，需要的前直管段非常長;壓損大;上游易積液;孔板損耗快，維修維護率高[49
2燃?xì)庥?jì)量輸差產生的原因
輸差是燃?xì)庠谳斔瓦^程中輸人和輸出在量值上產生的差異，即Q差=Q進-Q出。從理論上講，在-個全封閉的輸送管網中，只要輸送管道沒有泄漏，就沒有輸差產生。但在實際的油氣計量過程中,在輸人的流量和輸出的流量之間會出現一些偏差量。細分下來主要是由以下幾方面造成的。
2.1測量?jī)x表引出的偏差
燃?xì)庥?jì)量的量值確定是靠測量?jī)x表完成的，而測量?jī)x表的測量誤差值不會是0%，在計量?jī)x表選型的初期，如果沒有仔細考慮計量的流量范圍(用氣量的多少)、工作壓力的適用范圍、氣體介質的工藝處理結果及使用現場的工況條件等影響因素,使流量測量?jī)x表工作在一一個不適合的工況條件下，就會造成計量誤差值。另外，各種原理的流量計對安裝條件的要求也是不同的，如前后直管段長度要求、流量計前端過濾器的要求、新管道吹掃流程的要求、單向流流量計的流向要求、儀表潤滑油的選擇要求等等。如果沒有按照要求進行安裝，就會影.響燃?xì)獾挠?jì)量準確度。選擇量程寬、對工況適應能力更強的流量計類型，如超聲波流量計，有助于避免這一問題門。
另外，目前在天然氣主干網的門站均已采用高精度的氣體超聲流量計,而面向中小用戶的流量計很多仍是采用孔板流量計、渦輪流量計或羅茨流量計。孔板流量計的測量精度本身就不高，渦輪或羅茨流量在使用一段時間后由于軸承的磨損或氣體介質中污物的影響，往往造成測量精度的大幅下降。也就是說，由于在輸人和輸出端采用了準確度不同的流量計，也會加劇燃?xì)廨敳詈恰?br />
2.2管存氣體量值的偏差

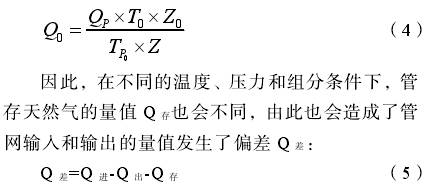

天然氣管輸系統中由于環境溫度、輸氣壓力和溫度的變化，被測天然氣的組分也會發生變化，這會導致管道中的管存天然氣的量值發生變化,如式(4)所示:
23管網泄露
燃?xì)夤芫W(wǎng)在運行的過程中，由于溫度的變化和應力的作用，不可避免地發生滲漏，這種滲漏主要發生在管道及法蘭密封處;管網老化銹蝕破損，在改造施工過程中的野蠻操作，也可能會造成燃?xì)獾男孤?br />
2.4流量計運行維護的影響
機械式的流量計，包括渦輪、羅茨、孔板等，需要定期進行維護。如果疏于維護，沒有按照規范加注潤滑油，沒有更換磨損的部件，或者沒有定期清理或排放過濾器中的油水雜物等,也會使儀表隨著時間的推移，準確度逐步下降。而超聲流量計基本上可以免維護，有效避免了這一問題叨]
2.5經營管理方面產生的偏差
有些輸氣管網還未實現計量系統自動化的管理，設備停運或維修信息不夠及時和完善;天然氣氣體組分發生變化時沒有及時準確地更新各類計量?jī)x表中的組分信息;量值計算和統計時間的節點不完全一致,造成流量計量?jī)x表的統計周期不完全統一;未按規定的時間對計量以及相關聯的溫度和壓力等儀表進行周期檢定或校準等等,均會造成--定程度的輸入和輸出量值的偏差。
相比于傳統的機械式流量計,超聲流量計具有代際優勢，智能化程度高，便于進行計量系統的智能化管理圖。
3流量計經濟性分析
3.1設備采購成本
在設備采購價格方面，雖然超聲流量計近年來的價格已大幅下降了超過50%,但傳統的機械式流量計仍然具有一.定優勢。在小口徑時，羅茨和渦輪價格具有相對優勢,而在大口徑時,孔板更有優勢。但是，通過第2節的內容我們已經了解到，超聲流量計在精度等級，量程范圍，對工藝條件的適應性等方面具有諸多優勢。因此，在作出采購決策時切不能以初始的設備采購成本作為主要考量。況且，由于超聲流量計沒有機械部件損耗，不會因?yàn)楣腆w雜質導致阻流部件損壞，因而使用壽命長因此如果按一定時期內折舊成本來看的話,超聲流量計更具.有綜合性價比優勢。
3.2運行維護成本
渦輪和羅茨流量計等機械式流量計由于有轉.動部件,需要定期加注潤滑油;隨著使用時間變長，會出現機械磨損;由于存在阻流部件，容易因固體雜質造成流量計損壞。超聲流量計沒有機械轉動部件，沒有阻流部件，不易損壞，且超聲流量計本身.的智能、自動化程度高，具有免維護、少維護的特點，維護成本極低。因此在運行維護成本方面具有明顯優勢。
3.3輸差控制
相比于設備采購成本和運行維護成本，輸差的金額有可能會大得多,因此在分析流量計經濟性時一定不能忽略其在輸差控制方面的影響。從第三節的內容我們可以看到,輸差產生的原因主要有五個方面:1)測量?jī)x表引出的偏差;2)管存氣體量值的偏差;3)管網泄露;4)流量計運行維護的影響;5)經營管理方面產生的偏差。其中，第1)、4)、5)項都與流量計直接相關[10]。
做為更新型的流量計，超聲流量計相對于傳統
機械式流量計來說具有代際優勢,因測量?jī)x表引出.的偏差而導致輸差的可能性更低;由于其幾乎免維護，因流量計運行維護的影響而導致輸差的可能性也更小;由于超聲流量計智能化程度高，也有助于減少因經營管理方面產生的偏差。
4結語
與渦輪、羅茨、孔板等傳統流量計相比，超聲流量計更具經濟性，理由是:1)雖然--次性采購成本較高，但性價比好，且按--定時期內折舊成本來看的話可能更具有價格優勢;2)不易損壞，維護非常簡單，維護成本極低，因此在運行維護成本方面具有明顯優勢;3)作為更新型的流量計，超聲流量計相對于傳統機械式流量計更有利于輸差控制。
