摘要:介紹了渦街流量計的特點，說明了渦街是如何形成的以及渦街流量計的工作原理,對渦街流量計在現場使用過程中的一些故障現象分成四大類進行了歸納,相應提出了對故障原因的分析,指出了處理故障的辦法和渦街流量計使用中的注意事項。
0引言
渦街流量計主要用于工業管道介質流體的流量測量，如氣體、液體、蒸氣等多種介質。其特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件,因此可靠性高,維護量小，儀表參數能長期穩定。渦街流量計采用壓電應力式傳感器,可在-20℃~+250℃的工作溫度范圍內工作。有模擬標準信號，也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種理想的測量?jī)x器。
1渦街流量計的工作原理與結構
1.1工作原理

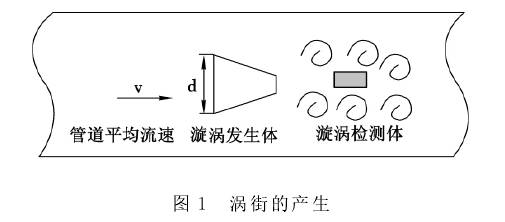

當流體流動受到一個垂直于流動方向的非流線形柱體的阻礙時,柱體的下游兩側會發生明顯的漩渦，成為卡門渦街，渦街的形成與流體雷諾數有關,如圖1。
漩渦分離的頻率與流速成正比，與漩渦發生體的寬度成反比,可以用下式表示:
F=St.·V/d
式中F-漩渦分離頻率
St一無量綱常數(斯特勞哈爾)
V-漩渦發生體的流速
d-漩渦發生體的迎流面寬度
通過測量漩渦的分離頻率便可測出流體流速和瞬時流量。斯特勞哈爾數St是可以通過實驗確定的無量綱常數。無量綱常數St與類諾數Re函數關系中的線性部分，即渦街流量計的線性測量范圍,檢測出頻率F即可求得管內流體的速度,再由流速求出體積流量。一段時間內輸出的脈沖數與流體的體積之比(流過單位體積流體對應的脈沖數)稱儀表系數(K系數。
K=N/Q
式中K一儀表系數(脈沖/m3)
N-脈沖數
Q-流體體積(m3)
用于測量流量的漩渦分離頻率隨流速變化而變化，不受流體密度和粘度的影響。伴隨漩渦分離而產生的壓力脈動由壓電力敏探頭檢測出,并在檢測電路中被轉換成與漩渦頻率相對應的脈沖信號,信號轉換器將此脈沖信號變換成4--20mA的標準電流信號輸出。
1.2結構

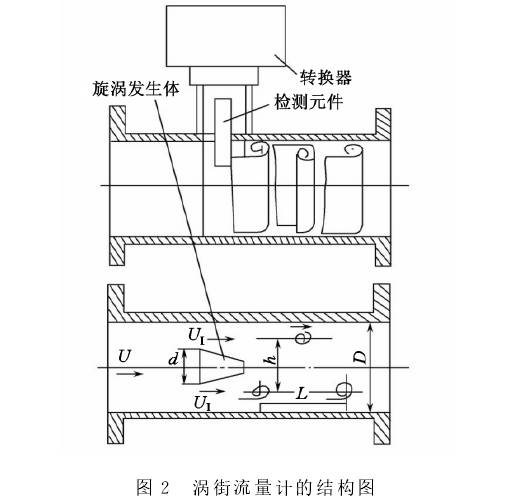

渦街流量計由傳感器和轉換器兩大部分組成,如圖2。傳感器包括漩渦發生體(阻流體)、檢測元件和儀表表體等;轉換器包括前置放大器、濾波整形電路、D/A轉換電路輸出接口電路、端子、支架和防護罩等。
2常見故障分析和處理措施
2.1管道有流量?jī)x表無輸出
可能造成這種故障的原因和對應的解決辦法如下:
(1)可能的故障原因是電源出現故障或供電電源未連接。因此要檢測電源電壓是否符合要求及電源極性是否正確。如電流輸出型渦街流量計，如果出現電源極性接反,輸出電流為0mA而不是4mA。
(2)可能的故障原因是連接電纜斷線或者接線錯誤。需要檢測線路是否暢通,如有故障,重新接線并檢測。
(3)可能的故障原因是供電電源的波紋系數太大。檢查時可以用一個濾波電解電容進行試驗，一般要求電容≥100μF,50V。
(4)可能的故障原因是放大板某級有故障�？梢酝ㄟ^(guò)觀察放大器輸入、輸出端的波形，或從輸人端注入人體感應信號,觀察輸出端的變化情況。如果輸出端沒有變化，則說明放大器工作不正常。實際檢修中也可以利用現場有的其他類型流量計主板更換進行檢查。確定放大極板有故障，應當予以更換。
(5)可能的故障原因是發生體的損壞。檢測的方法首先增大流量,把此渦街主板換置同類型渦街流量計上,如排除主板故障,檢查發生體。
發生體損壞多出現在蒸汽測量系統中,由于工藝人員打開閥門速度過快,使高溫高壓水蒸氣夾帶冷凝水劇烈沖擊漩渦發生體，導致其損壞,也就是常說的“水錘”現象。所以要打開導淋排盡冷凝水后再緩慢打開蒸汽閥門,避免損壞漩渦發生體。
(6)可能的故障原因是管道流量過低,沒有進入測量范圍�？梢栽龃罅髁靠戳髁坑�(jì)的反應。在靠近流量計的管道旁有規律地連續敲擊,無論何種型號的流量計均會出現流量顯示。如果被測介質為液體,最好空管試驗,因?yàn)橐后w本身就是消振器。故障處理的方法是更換通徑小一些的流量計或在工藝條件允許的情況下加大流量。
(7)可能的故障原因是發生體與殼體之間的間隙是否被細微顆粒卡住。該種現象一般出現于正常工作之后,停機又開機。如果是這樣，在確認轉換放大器及發生體都完好無損的情況下,特別是測量介質又是液體,一般可認為是該種故障。處理的方法是如果生產工藝條件允許,盡可能開大流量,用一木制或橡皮錘子在流量計下部的焊臺上垂直敲擊,以便高速流體所產生的負壓將細微固體顆粒帶走。如果現場允許拆卸清洗,可以拆下發生體,但要求熟知流量計的結構,特別是密封墊片及壓板螺釘?shù)?一定要嚴格按使用說明書的要求安裝。同時要注意拆卸之后重新安裝的發生體,可能會對流量系數帶來一些變動,雖然其變化不大,但需要修正。
(8)對照說明書檢測參數設置是否有錯誤，如果有,予以修正。
2.2通電后無流量但是有輸出

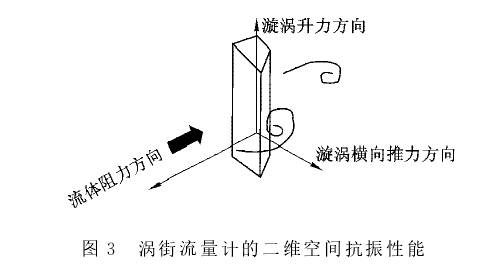

(1)檢測是否有振動。絕大多數渦街流量計,都具有二維空間的抗振性能。即在流體阻力方向及漩渦升力方向能抗住外界的振動干擾,而在漩渦橫向推力方向則不能。如圖3.
最直接的檢測方法是用手感覺管道的震蕩。可以采用外部機械消振措施,如用橡膠軟接頭、墊等消振,用支架固定管道。另外很多廠家在設計渦街流量計的時候也考慮到了防振動的需求,調整一些參數設置也可以減輕振動對測量結果的影響,但要注意這些參數設置對流量計流量上下限的影響。
(2)檢測輸出是否為50Hz左右的工頻干擾,可以用頻率計進行檢測。處理的方法是選用帶屏蔽的電纜重新按規定接線。
(3)檢測輸出頻率為任意恒定頻率或者恒定輸出電流值,可能的故障原因是放大板損壞，產生自激。處理的方法是更換放大板。
(4)檢測流量計附近是否有強電設備或高頻干擾。特別是電焊機所產生的高頻諧波將會使流量計無流量有信號。
(5)檢測接線腔是否進水。特別是電流輸出方式的渦街流量計,正、負接線端子之間由于水的導電而形成旁路電流,可能造成了無流量有信號的現象。
(6)可能的故障原因是放大板的放大倍數或觸發靈敏度過高。解決的方法是調試放大倍數和靈敏度,觀察對輸出的影響,做出必要的調整。
(7)可能的故障原因是管道閥門未徹底關閉,有漏流量。此時需要在現場檢查壓力和閥門關閉情況。
2.3流量輸出不穩定
(1)可能的故障原因是流量計安裝不同心。檢測的方法是拆下儀表檢查法蘭與管道的位置,如果是由于安裝不同心引起的,重新安裝儀表。
(2)可能的故障原因是直管段不夠或者管道內徑與儀表內徑不一致。需要檢測管道內徑和儀表內徑,有必要時更換儀表安裝位置或加長前、后直管段。
(3)可能的故障原因是儀表選型不合適。如果選型有誤,常用流量在非線性區,甚至在臨界死區附近,那么就可能出現流量波動。在工藝條件允許的情況下,加大流量，如果流量穩定了，則更換通徑小一檔的流量計。
(4)可能的原因是流體中存在液氣、液固或氣固兩相流。渦街流量計只能測單相流，不能測兩相流,這是由漩渦流量計工作原理所決定的。檢測時一般憑經驗,或根據.流體性質及工況壓力、溫度等來判斷是否存在液氣、液固、氣固兩相流。如介質為液氨,輕脛等易揮發液體時,容易出現此類現象。對于液體，如果是液固兩相流，一般可在流量計的.上游端加裝過濾器。如果是液氣兩相流，則可在流量計的.上游端加裝消氣器。
(5)可能的故障原因是流量計與流量調節控制系統產生系統振蕩。將調節控制系統的閥門開度控制器打到手動檔,當把閥門開到一定值，如果流量顯示比較穩定或稍有些波動,那說明存在系統振蕩。一般處理的方法是重新整定PID參數。
(6)可能的故障原因是發生體上纏繞有纖維物。如果發生體上纏繞著纖維物，它將大大減弱漩渦的渦漩力,由于漩渦的作用,纖維物隨流體擺動,從而造成漩渦的波動，流量顯示亦波動�？梢圆鸪龣z測,清理后重新安裝。
(7)可能的故障原因是轉換放大器的輸入通道損壞一路。由工作原理可知,當一路信號沒有之后,信噪比大大下降,背景噪聲未衰減進入后面處理,尖峰脈沖將會造成流量顯示的不穩定�？梢詮妮斎攵俗⑷肴梭w感應信號,用以觀察輸出端的變化情況。實際檢修中也可以利用現場有的其他類型流量計主板更換進行檢查。確定有故障,應當予以更換。
(8)可能的故障原因是儀表參數設置錯誤。對照說明書檢測各項參數,如有錯誤重新設置。
2.4流量計量誤差較大
2.3中提到的各項故障原因也都有可能是流量計量誤差大的因素。此外，還有可能是以下原因造成的故障。
(1)測量氣體或者蒸汽沒有實時溫度補償或固定設置溫度壓力進行補償。處理的方法是加裝溫壓補償元件或者設置固定值補償。
(2)測量蒸汽時飽和蒸汽不是飽和狀態。處理的方法是檢測工藝流程,改變工藝條件。
(3)檢查配套的二次儀表參數設置是否正確。配套的.二次儀表的輸入方式必須與流量計相對應匹配,否者將會產生誤差。
3結束語
通過長期的工作實踐證明，只要對渦街流量計的原理、結構、性能有了全面深入的了解，加上工作經驗的輔助,就會有應付各種故障情況的方法，讓渦街流量計成為流量測量的得力助手。同時對常見故障情況進行系統的分析和整理，也有利于對常見故障現象有更深層次的認識,為今后的使用和維護打下更堅實的基礎。
