摘要:文章從校準結果符合性判定的角度,簡要介紹了格拉布斯準則和符合性判斷依據。文章依據JC1029-2007《渦街流量計檢定規程》,對氣體渦街流量計進行計量性能校準,依據格拉布斯準則剔除異常值,分析了渦街流量計校準結果的主要不確定度來源,并進行分析和評定,結合相關校準數據,給出符合性判定結果。
流量測量是工業質量控制和安全防護的重要保證。作為計量工作者,做好流量計的檢校工作,確保流量計的檢校質量,使企業依靠數據安排生產,監控工藝和檢驗成品。做好流量計的量值傳遞和溯源工作,使法制計量機構更好的服務企業,更好的使企業應對市場競爭。所以流量計的檢校工作非常重要,本文依據JJG1029-2007《渦街流量計檢定規程》對氣體渦街流量計進行校準,依據統計方法剔除異常值,分析和評定了其測量不確定度,并給出了符合性判定。為計量技術員對氣體流量計校準的符合性判定提供一些參考意見。
1概述
1.1測量依據:JJC1029-2007《渦街流量計檢定規程》。
1.2環境條件:溫度:(15~25)C;相對濕度:(30~70)RH;大氣壓力:(101~102)kPa。
1.3測量標準:鐘罩式氣體流量標準裝置,精度等級為0.5級,可靠程度為90%。
1.4被測對象:渦街流量計,1.5級,測量點75.0m3/h。
1.5測量過程:按照JJG1029-2007的要求,采用瞬時流量比對法,即用夾表器將被測渦街流量計夾在測量管道上,使介質氣體流經氣體標準裝置和被測流量計,計算氣體流量標準裝置和被檢流量計的瞬時流量。
2剔除異常值
對某臺渦街流量計在較短時間內，重復性條件下進行10次測量,得到數據如下:74.6、74.5.75.1.73.5、75.0.75.2.74.7.75.1.75.3.74.8。.

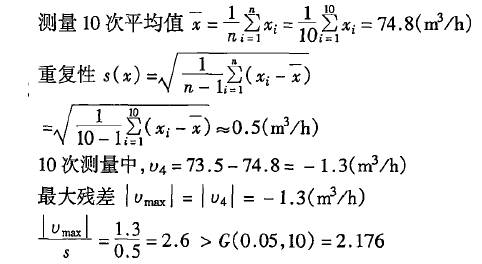

首先運，用格拉布斯準則查看觀測列中有無異常值。
格拉布斯準則:
，則最大殘差|?max|對應的某次測量值xd為異常值。式中α為顯著性水平，n為重復測量次數，G（α,n）為格拉布斯臨界值，其值可以通過查表得到。
所以觀測值中73.5是異常值,應剔除。
剔除后新觀測列為74.6、74.5、75.1、75.0、75.2、74.7.75.1.75.3、74.8。
3測量模型及不確定度評定
絕對誤差E=q-qs(1)
式中:E--被測流量計的測量誤差,m3/h;q-被測渦街流量計瞬時流量示值,m3/h;q,-標準裝置瞬時流量示值,m3/h。
由測量過程和公式(1)可知其測量不確定度主要來源于:在重復條件下被測流量計測量重復性引起的不確定度、被檢流量計分辨力引人的不確定度標準裝置的不確定度和被檢表及標準裝置處溫度、壓力差異弓|起的不確定度。

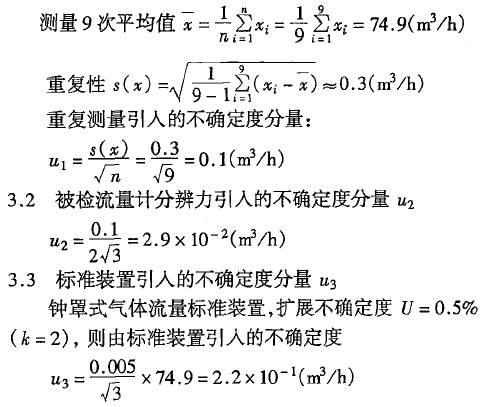

3.1測量重復性引入的不確定度分量u1
3.4被檢表和標準裝置處溫度、壓力差異引入的不確定度分量u4
經確認,實驗室是恒溫室,且被檢表和標準裝置間距離較短,被檢表和標準裝置處介質溫度、壓力基本--致，溫度和壓力差異導致的不確定度可以不考慮。

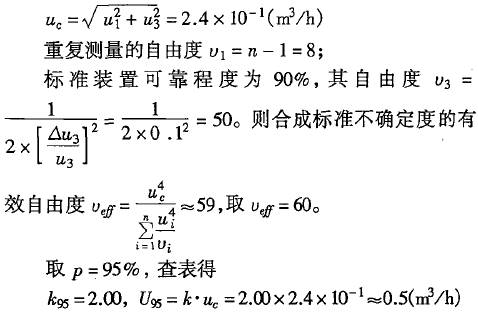

4擴展不確定度的評定
u1,u2中取其大者,合成不確定度.
該渦街流量計示值誤差測量結果的擴展不確定度
U95=0.5(m3/h),p=95%,Uqff=60
5符合性判斷

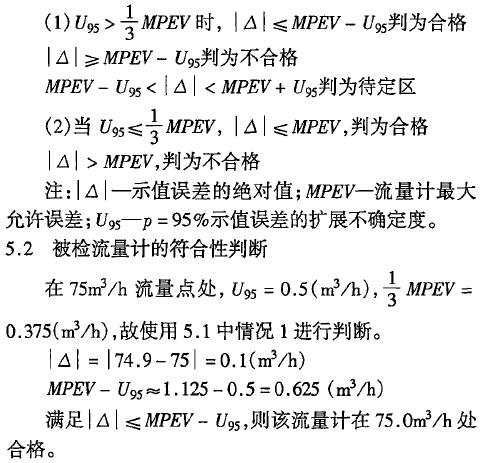

5.1符合性判斷依據
分兩種情況:
