[摘要]闡述渦輪流量計基本工作原理及其特點，著重分析生產運行實際過程中不正確的工藝流程操作和工藝流程設計的不合理，最終導致渦輪流量計測量部件損壞，產生測量誤差，經過調整渦輪流量計測量部件磁耦合器和齒輪，通過多次標定證實此方法可使渦輪流量計測量誤差降低達到正常誤差范圍內。
　　目前中國燃氣已進入天然氣時代，同時在這些天然氣管道上的天然氣計量方面使用了大量的氣體渦輪流量計，氣體渦輪流量計具有精度高、重復性好、量程比寬、體積小、結構簡單、脈沖量輸出、便于和流量計算機配套、安裝維修方便、使用壽命長等優點，特別適用于貿易計量及對氣體流量進行量值傳遞。但是由于生產運行人員的不正確工藝流程及設備操作和工藝流程設計的不合理，導致了渦輪流量計測量部件損壞，產生測量誤差。陜京線某計量分輸站一臺DN80氣體渦輪流量計就出現了一次這樣的情況。
1故障產生及分析
1.1站場介紹

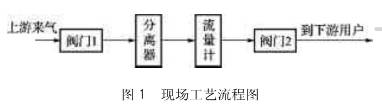

在這個計量分輸站里使用的是氣體渦輪流量計，現場工藝流程如圖1。

1.2氣體渦輪流量計的工作原理

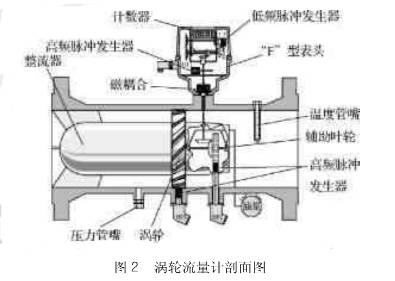

　　流量計表體內部設置測量系統。測量元件上游安裝整流器，能夠充分消除氣體不規則流動引起的擾動和漩渦，使氣體平穩通過測量元件。氣體通過流量計，在流體作用下，葉輪在氣體作用下產生旋轉運.動，通過渦輪桿和磁耦合系統傳至表頭，葉輪旋轉經過齒輪機構被減速，減速比通過適當?shù)恼{(diào)節齒輪進行調整，用機械計數器顯示出工況條件下的體積流量，同時，輸出相應的低脈沖信號。渦輪流量計裝有一個凸狀輔助葉輪，與渦輪系統共軸，與主葉輪同步工作。主葉輪和輔助葉輪分別裝有感應式高頻脈沖信號發生器HF3和HF2，能輸出高頻脈沖信號給流量計算機(如圖2所示)

1.3故障的發生一1萬人小一”

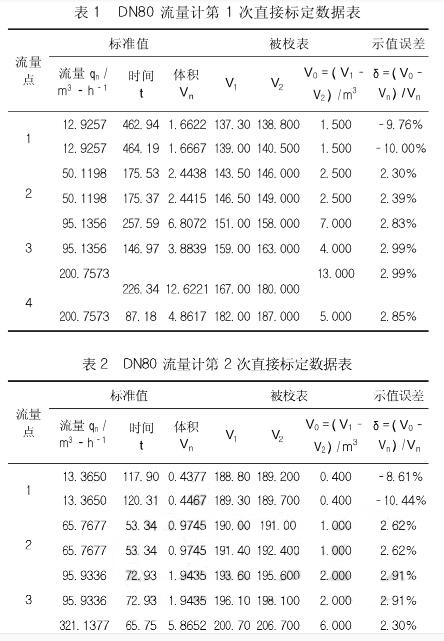

　　故障是這樣發現的，根據生產單位貿易交接計量內部管理規定每個月要對下游做一個氣量統計和輸差分析，2009年2、3兩個月里，根據下游匯報的氣量統計表計算出輸差都在-5%，根據計量管理規定要求輸差不得超過士3%，由此判斷此渦輪流量計有問題，將流量計拆卸下來后，通過外觀檢查并沒有發現里面的零部件出現什么故障，葉輪、軸承等精密設備沒有發現粉碎和破損現象，但是經過標定，發現流量計確實誤差很大。標定數據如表1、表2所示。

1.4故障原因的分析AI
經過分析主要由以下三個方面導致渦輪流量計誤差。
(1)工藝流程操作的不合理
　　根據圖1可以看到流量計前后有兩個閥門，做生產L藝流程切換時主要就是這兩個閥門的開關操作，在工藝上這兩閥門都是球閥，一般閥門2這個位置安裝的是電動球閥，閥門1位置安裝的是手動球閥，操作員在做流程操作時對閥門1和閥門2的開閥速度控制不好導致了渦輪流量計瞬間產生高流速致使內部葉輪打碎或其他零部件故障，致使流量計不能正常工作。
(2)下游用戶用氣量不穩有的時候在正常向下游供氣，并且用氣量不大時，而且與下游門站距離很近的情況下，若下游用戶突然瞬間加大用氣量必然導致流量計后到下游門站這段管道壓力瞬間降低產生很大壓差，這時根據流體力學原.理大量的天然氣會向下游補充，致使渦輪流量計會瞬間增加轉速而且這個轉速超出它的額定工作轉速，這樣就會使某個零部件故障，這種由于下游用氣量不穩定，產生突發性壓差也會導致渦輪流量計故障。
(3)氣質的影響
　　此計量分輸站是一個陜京線過路分輸計量中間站，除了滿足下游用戶供氣外，夏季通過干線管道正輸向儲氣庫注氣，冬季反輸從儲氣庫采氣，但是冬季從儲氣庫采氣氣質較差，天然氣里面夾雜著雜質，雖然工藝設計在流量計前加了分離器但是有時還是不能完全將天然氣進化干凈，這些氣體中的雜質顆粒就會頻繁擊打葉輪等零部件，時間長了就會造成部分零部件損壞或位置偏移，導致計量不準確。
2解決辦法
2.1更換流量計內部損壞部件后重新檢定.

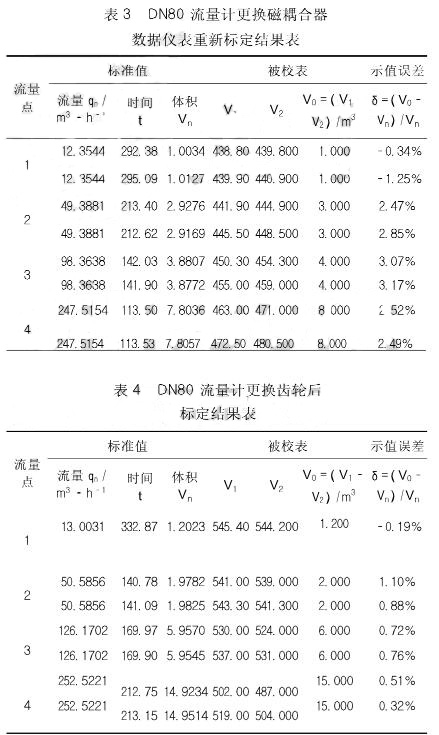

　　經過對流量計內部更換磁耦合器和齒輪后標定結果如表3、表4所示。

2.2預防措施
(1)工藝流程操作的調整
　　操作員在做流程操作時，先確認閥門2是否關閉，如果沒有關閉要先關閉閥門2，然后緩慢用手動開啟閥門1開啟時間大約5min，尤其是剛開啟時越緩慢越好，開閥過快使管線內形成速度極快的渦流沖擊渦輪系統，整流器不能在很短的時間內調整急速狀態中的氣體流態，葉輪被極不規則的氣流沖擊造成損壞，同時軸承也因此微變，渦輪系統原有的動平衡被破.壞。讓氣體通過渦輪流量計速度不要超過25m/s，.最大過負荷不超過30s，最大流量不超過1.2讓閥門1和閥門2之間的管段緩慢沖壓。
　　上游壓力與閥門1和閥門2之間的管段沖壓完成后，緩慢用手動開啟閥門2，開啟閥門2所用時間根據下游需要沖壓管線的長度1km內4min為好，超過1km在4~8min內調整。尤其是剛開啟時越緩慢越好，避免瞬間產生高流速致使渦輪內部葉輪損壞。閥門2決不能使用電動方式，除非需要緊急關斷才使用電動方式。
(2)、下游用戶用氣量的穩定‘下游非正常用氣也是導致渦輪損壞原因之一。如果下游用戶的場站和我們的場站非常近，影響因素更大。所以我們與下游用戶簽定穩定供氣和用氣協議。其中對下游用戶的操作提出要求，如果下游場站出現緊急關斷情況，啟輸?shù)牟僮鞑襟E參考我方新編的操作規程，避免管道內流速的突然增加。如果下游是大的用氣單位，其啟輸?shù)牟僮鞑襟E也要參考我方編制的操作流程。這樣可以根本上解決下游用氣突然增加出現的瞬間大流量可能對渦輪流量計造成的損壞。
(3)增加過濾效果
　　在流量計前加了過濾器并提高過濾器的濾芯技術指標，使天然氣進化的更干凈，避免氣體中的雜質顆粒打擊葉輪時造成的損壞。觀比乍竺譬司的潸無水印
　　經過半年的觀察，與下游氣量對比渦輪流量計工作正常，目前在渦輪流量計的工藝流程的設計里都取消了對渦輪流量計的旁通流程設計，這種設計不應該取消，應該增加渦輪流量計自診斷功能這樣可以隨時判斷渦輪流量計工作是否正常。渦輪流量計的日常維護工作每30天注油一次，在氣質較差的情況下增加注油次數，以保證軸承充分潤滑，渦輪系統動平衡保持最佳狀態。
