摘要:從原理、計算方法和性能等方面對目前應用廣泛的幾種流量計進行比較和分析,得出了節流型流量計是一種經濟性好、穩定性好、使用方便的流量計的結論。介紹了幾種節流型流量計的選型方法,具體介紹了新型節流裝置德爾塔巴流量計在某選礦廠浮選作業空氣流量檢測中的應用情況。
0引言
流量檢測在工業生產運輸.科學研究、國防事業中都發揮著重要作用,檢測對象可以是氣體、液體和混合流體3種不同特性的流體。隨著自動化水平的不斷提高,流量測量和控制已經由原來的保證基本生產功能過渡到實現優化控制。當前,我國節能減排形式嚴峻,為了提高資源利用率和實現生產指標的增長,流量?jī)x表就成為了自動化控制中不可缺少的檢測儀表之一。
1流量計的種類
流量檢測的方法可以劃分為以下幾種:利用伯努利原理,通過測量流體差壓信號來反映流量的差壓式流量測量法;利用標準小容積來連續測量流量的容積式測量方法;通過直接測量流體流速來測量流量的速度式測量法;以測量流體質量流量的質量流量測量法。

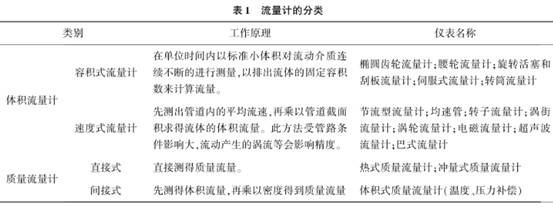

流量計是指用以測量管路流體流量即單位時間內通過的流體體積的儀表,種類繁多。但按照測量方法和結構進行分類,大致可以分為兩類:測體積流量和測質量流量。體積流量計又可以分為容積式流量計和速度式流量計。具體分類如表1所示。
2幾種常用流量計的比較
2.1從經濟角度比較.
對于渦街流量計,儀表購置費用高,安裝費用和運行費用低，維護費用中等;對于節流型流量計,儀表購置費用比渦街流量計低，安裝費用和運行費用較低,維護費用中等;對于轉子流量計,儀表購置費用、安裝費用、運行費用、維護費用均低。所以從經濟指標上看,轉子流量計比較優越。
2.2從使用環境角度比較
渦街流量計受溫度影響最小,但是受電磁干擾、射頻干擾最大;在差壓計良好的情況下,節流型流量計和轉子流量計均能很好地防爆和防水,但是節流型流量計的抗電磁干擾、射頻干擾能力明顯優于轉子流量計。故從環境因素上看,選用節流型流量計比較合適。
2.3安裝條件的比較
節流型流量計的公稱直徑范圍最廣，可以從50~1200mm,且對上下游直管段長度要求較小;轉子流量計雖然可以測量小流量流體的流量，但是可測量范圍最小，且傳感器安裝方位只能是垂直由下向上;渦街流量計測量范圍適中,但其不能測雙向流。
2.4儀表性能方面的比較
渦街流量計結構簡單,適用的流體種類多,與節流型、轉子式比較具有較高的精度,但是其不適用于低雷諾數測量,在高黏度、低流速、小口徑情況下使用受到限制;轉子流量計可用于小口徑和低流速,多用于現場指示,但玻璃轉子流量計容易碎,且不能在高溫高壓下工作,大流量?jī)x表結構笨重,當使用爐體和出廠標定不--致時需要重新進行流量示值標定;節流型流量計中的標準孔板使用廣泛,結構易于復制,簡單牢固,穩定性好,使用壽命長,并且價格低廉。節流型流量計性能優越,液體、氣體蒸汽皆可測量,便于形成專業化規模生產,標準節流裝置無需實際校準即可使用。
綜上所述，節流型流量計由于性能優越價格適中、安裝和使用方便,故實際應用廣泛。
3幾種節流型流量計的應用選型
節流型流量計的節流裝置有孔板、噴嘴、文丘里管等,根據取壓方式，安裝的管道條件,測量的流體性質等可以選用不同的節流裝置。企業主要能源消耗的水、風、燃?xì)�、蒸汽、氧等流體的計量,如天然氣、水或企業自產能源總量等,盡量選用標準節流裝置,因標準節流裝置有國際和國家標準作支撐。
3.1孔板流量計
孔板結構簡單,易于批量生產,節省材料,價格低廉,是實際應用中的首選類型,在測量大流量高溫蒸汽或者混合液體時具有比較大的優勢。但是壓力損失大,且不適用于測量含顆粒纖維漿或腐蝕性流體。
我國常選用孔板作為測量給水、中低壓蒸汽流量的節流件。在被測流體為臟污介質時推薦使用圓缺孔板和偏心孔板,如對焦?fàn)t煤氣、高爐煤氣、濕氣體的測量�？装辶髁坑�(jì)亦在天然氣流量測量和高溫蒸汽測量等領域被視為主力儀表之一,占有不可替代的地位。
3.2噴嘴流量計
噴嘴是廊形節流裝置,無尖銳的棱角,耐高流速?zèng)_擊與磨損,流量特性長期穩定，因此比容易邊緣鈍化的孔板流量計檢定周期長。噴嘴節流裝置適用于腐蝕性流體或高速流體,對于臟污流體也有比較長的壽命。與孔板相比,噴嘴的加工成本高,所需直管段比孔板短,而成本又比文丘里管低。當被測量流體為高壓蒸汽時,常選用噴嘴作為節流裝置。
噴嘴流量計曾被廣泛的使用在真空行業中。但在實際應用中,應盡量避免在小于3kPa壓力的情況下使用,因?yàn)榇藭r(shí)氣流的均勻和穩定性變差,將對測量產生較大的偏差。噴嘴流量計結構牢固,檢定周期長,維護量少,從而減少了運行成本。因此近年來,業內更提出使用一體化定值噴嘴流量計對天然氣流量進行檢測。
3.3文丘里管流量計
文丘里管結構復雜,加工困難,比孔板和噴嘴浪費材料,因此造價高。在同樣差壓下,經典文丘里管比孔板和噴嘴的壓力損失要小很多，且對上下游直管段要求小,比較適合于低壓損和狹小地段的中大流量測量。在測量中要求低壓損時,可以選用文丘.里管或者文丘里噴嘴。
3.4德爾塔巴流量計
德爾塔巴屬于差壓式流量計,插人式工作方式是一種精度高、量程比大、壓損小的勻速流量探頭，可用于氣體、液體、蒸汽的流量測量。德爾塔巴具有使用壽命長、長期運行費用低、安裝費用低廉.不易.磨損、受油脂的影響小等特點,可以在不停產的情況下進行安裝、拆卸和檢修,特別適用于無法停產安裝的測點或介質很臟需定期檢修的測點，在各冶煉廠熔煉爐氧氣流量檢測中得到了廣泛應用。
4德爾塔巴流量計的工作原理及計算方法
4.1結構

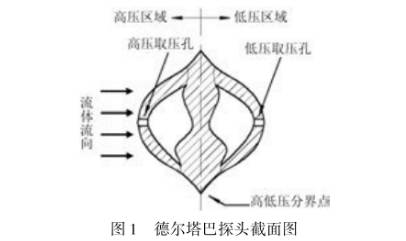

德爾塔巴流量計由德爾塔巴節流裝置、安裝支架、溫度傳感器，壓力變送器、差壓變送器組成。其中差壓探頭是關鍵部件,決定著流量檢測精度。如圖1所示,德爾塔巴節流裝置為獨特的對稱曲面設計,可以進行雙向測量。德爾塔巴探頭長度為流體管道內徑,兩側分布不均勻8mm取壓孔。面向流體進人的曲面上的取壓孔為高壓取壓孔,另一面的為低壓取壓孔。德爾塔巴低壓取壓孔在傳感器側后兩邊,在傳感器與被測流體分開前避免了低壓取壓孔被堵塞和受到渦流的影響。德爾塔巴傳感器表面粗糙處理,使流體流速變化大時仍能使流體在傳感器表面保持紊流狀態,使德爾塔巴可以穩定地測得被測流體低流速時的流量。
4.2工作原理
德爾塔巴流量計用差壓式工作原理進行流量檢測,將一定直徑的測量管插入被測介質管道。流體流經測量管時,首先經過一個壓力大于管道靜壓的高壓區域,流體在高壓孔后的加速段速度迅速增大，高壓區域的壓力上升,在經過高低壓分界點后,阻力消失,在測量管后部的低壓區域產生部分真空,使測量管前后的壓力差增大。德爾塔巴流量計利用高、低壓區按科學計算有規律的分布在測量管兩側的取壓孔來檢測流體的差壓，得出由平均流速產生的平均差壓,把這個差壓傳送給差壓變送器并進行分析計算。德爾塔巴采用了不均勻分布的兩排取壓孔進行取壓,避免了單一取壓孔只能取得某一點流速而不是平均流速,這樣能更好地反映被測管道的真實流量。
4.3計算方法
德爾塔巴的流量計算基本是按照ENISO5167-1標準中指定的方法計算。計算方法如下:
式中:qm為質量流量(kg/s);ζ為探頭的阻斷系數;ε為流體膨脹系數;d為管道內徑;OP為壓差(Pa);p為工作狀態下介質密度(kg/m3)。
德爾塔巴的阻斷系數ζ只與探頭的結構有關,與介質無關，可在每個探頭的計算書中找到。下標為B表示工作狀態下，下標為D表示設計時的狀態。
由于德爾塔巴引起的壓力損失極小，所以膨脹系數ε非常接近于1,但在計算時ε是-一個常數,在被測量介質為可壓縮介質比如氧氣時，要按當前工作狀態下的可膨脹系數計算。一般可按照最大流量的2/3時的可膨脹系數計算:
式中:εp可在計算書中查找。
流量計算的精確度受管道內徑的影響大,需要精確確定管道內徑的取值。管道內徑受材料和溫度影響與設計尺寸發生偏離,需要在線計算管道內徑:
式中:a表示管道材料的縱向膨脹系數。
工作情況下介質的密度與當時的溫度、壓力和介質的性質有關。若設計狀態與工作狀態相近時,也可按照以下公式計算:
5德爾塔巴流量計在浮選作業空氣流量檢測中的應用
5.1應用條件
某選礦廠浮選作業設有7組壓縮空氣支管,用于浮選槽的充氣。全部選用德爾塔巴流量計進行流量檢測,并通過氣動單座調節閥對壓縮空氣流量進行控制,壓縮空氣從浮選槽底部噴出,形成浮選槽泡沫,壓縮空氣流量是否合理直接關系到浮選槽的生產指標。壓縮空氣管徑為DN50,工作狀態下氣體溫度約為40℃,壓力為0.6MPa。德爾塔巴流量計的檢測信號輸人PLC控制系統,進行流量的計算、累計和控制。
5.2德爾塔巴流量計的組成及選型
1)德爾塔巴檢測件
德爾塔巴的檢測件為德爾塔巴探頭,探頭由探頭套管和探頭本體組成。探頭套管即探頭支架,是與管道焊接的部件，探頭本體安裝在管道內部，可以單/雙面支撐。本體與套管用法蘭或焊接的方式連接。某選礦廠浮選作業7組壓縮空氣支管流量檢測采用的德爾塔巴檢測件,型號為HLVD25,量程0~2000N·m3/h,工作溫度40C,工作壓力0.6MPa,量程比大于30:1,探頭材料為316L不銹鋼。在此應用條件下,德爾塔巴檢測件形成的差壓范圍大約為0~1.3kPa。德爾塔巴檢測件后帶三閥組,可以直接安裝差壓變送器。
2)差壓變送器
差壓變送器作為德爾塔巴檢測件的差壓檢測。選用的差壓變送器型號為7MF4433-1FA02-2AB6-ZA01+Y01,量程0~2.kPa,二線制,電源24VDC,帶表頭,精度0.5級,輸出4~20mA信號到PLC進行處理。
3)溫度傳感器
溫度傳感器用于壓縮空氣溫度的檢測,在總管上設置一個溫度傳感器即可。溫度傳感器為Pt100熱電阻，型號為WZP-230/LXl=300x150/36/,304套管,M27x2螺紋。熱電阻信號通過三線制方式接入PLC。
4)壓力變送器
壓力變送器作為管道壓力的檢測。壓力變送器型號為7MF4033-1DA01-2AB6-ZA01+Y01,量程0~1.0MPa,二線制,輸出4~20mA,電源24VDC,帶表頭,管道壓力通過導壓管經截止閥引到壓力變送器。
5.3現場安裝

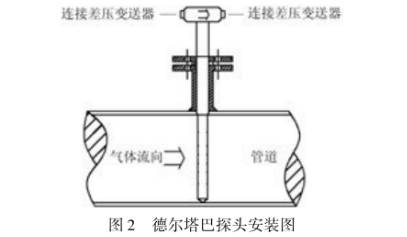

德爾塔巴探頭安裝示意圖如圖2所示。德爾塔巴探頭必須根據管道尺寸選型,確保檢測桿的尺寸必須與管道直徑一致。為了使德爾塔巴探頭更有效地工作,現場安裝時需要注意以下幾個細節:1)在探頭上標有流體流向和差壓極性的標牌，安裝時確認探頭極性;2)必須保證探頭的高壓側與變送器的正極連接,低壓側與變送器的負極連接;3)將差壓變送器按照手冊進行線路連接。
由于被測介質是壓縮空氣,差壓信號通過氣體介質傳遞到差壓變送器,所以安裝差壓變送器時應盡量由.上往下插入，或者傾斜3%,使冷凝水能順利返回管道中�，F(xiàn)場安裝時,三閥組和差壓變送器的位置必須高于探頭差壓輸出端口,否則將影響測量效果。
6結束語
以節流裝置為檢測元件的節流型流量計是歷史悠久,理論底蘊深厚,實踐經驗豐富,應用成熟,性價比很高的一-類流量計,目前節流型流量計的種類有上百種,應用選型時需要根據實際工藝要求綜合考慮。與渦街流量計比較,該文選擇德爾塔巴節流型流量計檢測壓縮空氣流量,可節省大約2/3的投資,并且檢測精度達到1.5%左右，與新的渦街流量計精度(1%~2%)相當，而對于大型管道(DN200以上)的流量檢測,選擇德爾塔巴流量計的經濟性更加顯著。
