摘要:本文介紹了金屬管浮子流量計的選型及安裝。
　　金屬管浮子流量計是目前工業和實驗室中廣泛應用的一種小流量測量?jī)x表，可以連續測量封閉管道內液體、氣體和蒸汽的體積流量，安裝形式多樣化，適應性強，全金屬結構，小型化，適宜各種介質的流量測量。適宜各種惡劣環境，功能齊全，現場指示，輸出4~20mA、報警信號，隔爆型，本安型防爆，測量構件采用經典錐管.、浮子型，廣泛應用于國防、化工、石油、醫藥等工業部門的流量檢測及工業過程控制中。但由于對浮子流量計的流量修正概念不清，不甚理解，安裝方式不符合要求，用戶在選表和用表時往往出現差錯而影響流量計的正常選擇和使用。
一、選型

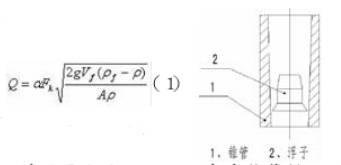

　　廠家在進行流量設計和標定時只能用水和空氣來代表一般的液體和氣體，《選型樣本》所供選擇的流量均是用水和空氣表示的。浮子流量計用于不同的介質和不同的狀態(比如氣體的壓力和溫度等)。根據其測量原理在上述情況下盡管浮子在測量中停留在同一高度，但其所代表的流量值不同，要想選擇流量計的規格、現場使用好儀表，就要知道它們的關系即進行流量換算。(即使是實流刻度也需要在選表和標定時進行流量換算)換算的依據主要有兩個:浮子流量計的理論計算公式和理想氣體的狀態方程。浮子流量計的理論計算公式

式中:
Q一體積流量
α一流量系數
FQ一浮子最大直徑與其同高度錐管橫截面之間的環隙面積
g一重力加速度
Vt一浮子的體積
ρj一浮子的密度.
ρ一被測流體的密度
A一浮子的最大截面積(式中的單位為cm、g、s制)
理想氣體的狀態方程

式中:P0,P1一兩種狀態下的絕對壓力
T0,T1一兩種狀態下的絕對溫度(開爾文溫度)
Vo,V1一兩種狀態下的體積
(在這里忽略壓縮系數的影響一一壓力.不高、精度要求不高的情況下。否則在等式兩邊的分母分別乘以壓縮系數Z。、Z,)

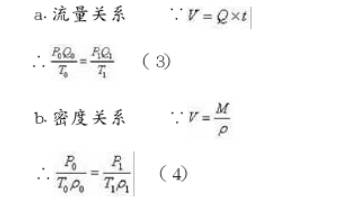

從理想氣體的狀態方程又可以演繹以下兩種關系:

式中:M一介質的質量
ρ一介質的密度
Q一介質的流量
流量換算公式:
　　浮子流量計的理論計算公式(1)是流量換算的基本公式，當流量計制造好以后，公式中的諸多項(2g.y.py.A.a都將是常數)，如果測量不同的介質浮子停留在相同的位置(即相同)，那么它們流量之間的關系將如下式:

　　因此它們的流量換算僅僅與它們?cè)跍y(cè)量狀態下的密度有關，實質是密度換算液體的測量和換算
　　流量計用于液體流量測量時制造廠是用常溫下清潔的水作為校驗液來校準的，若被測介質的密度與水的密度不同時，選表時應根據前述對被測介質的流量進行換.算。公式如下:

式中:Q1一被測介質的實際流量(工作狀況下的流量)
Q0一換算成水的流量
Kp一體積流量的密度修正系數
Pf一浮子部件的密度:7900Kg/m3
ρo一20C時水的密度:998.2Kg/m3
ρ1-被測介質的密度:Kg/m3
氣體的測量和換算.
　　流量計用于氣體流量測量時制造廠是用空氣校準的(20℃、101.325kPa)若被測氣體的參數和工作狀態與制造廠規定的.不同時，流量計示值讀數進行修正。
　　從公式()中可以看出由于各種氣體的密度與浮子密度相比可以忽略不計，公式(6)變?yōu)?

　　這里所表示的是工作狀態下的流量和密度，為方便應將單位統一到標準狀態用公式()和()將其轉化成和(標準狀態)。因此選表時應根據前述對被測介質的流量用下列公式進行換算:(公式中和前面的含義不一樣)

式中:Ql一被測氣體工作狀況下的流量換算到標準狀態下的流量(Nm3/h)
Q0一換算成標準狀態下空氣的流量(Nm3/h)
ρ1一標準狀態下被測氣體的密度(Kg/m3)
ρ0一標準狀態下空氣的密度:(1.205Kg/m3).
P1一被測氣體工作狀況下的絕對壓力有導磁顆粒時，應在流量計的上游安裝過濾器或磁過濾器。
8、流量計的指示器和指示轉換器嚴禁大于1000高斯的強磁場接觸，本型號流量計集中使用時他們的間距不得小于0.3米!
三、結束語
　　 金屬管浮子流量計作為過程控制儀表，可以適應高溫、高壓、強腐蝕、劇毒等多種苛刻環境，較少的可動部件、便于維護，解決了生產中的許多難題。金屬管浮子流量計以其卓越的性能被越來越多的用戶所青睞。而熟練掌握浮子流量計的流量換算對正確選表和用表至關重要。因此只有掌握了浮子流量計的儀表選型和正確安裝，才能正確選擇性能和價格比較高的類型。
