摘要:針對靶式流量計和渦街式流量計在測量硬水流量的過程中經常出現測量值不準確的現象進行研究。根據硬水在流動過程中結垢的特點,從流量計的取壓方式和測量方式兩方面進行綜合分析,查找問題出現的原因,通過分析討論最終選擇了彎管式取壓方式,采用了彎管流量計。在生產過程中,彎管流量計有效地解決了靶式流量計和渦街式流量計在測量硬水流量過程中出現的問題。
流量計廣泛應用于石油化工生產中，貫穿于全過程中,任何一個環節都離不開流量計量。流量計測量不準確影響各個生產環節的產品質量,嚴重的還會發生生產安全事故。流量計測量的是否準確與流量計的測量方式和被測介質的特點有很大的關系。電脫鹽一級注水流量計測量范圍為0~5T/h。使用介質為生產循環水，水的溫度在60~80℃,硬度8~13,屬于硬水。由于生產循環水,水質差,硬度大,在生產過程中易結垢。在采用靶式流量計時，經常出現測量值不準確和不變化的問題，需要經常維修，清理靶片和靶桿上的水垢。后來對改變了測量方式,在采用渦街流量計時,經常出現測量值波動大和回零問題，需要每周維修多次。根據在生產中出現的問題,結合硬水特點和流量計的測量方式和取壓方式進行一一分析和討論。
靶式流量計
1.1現象
在生產測量過程中,采用了靶式流量計。工藝反映其測量值不準確,出現偏高或偏低以及不動彈的現象。對的電路模塊、FIV1101的開度和泵的出口壓力進行檢查,均屬正常。拆卸,發現靶片和反饋桿上,結有一層水垢,并且反饋桿的彈性較差。這些水垢對靶式流量計有那些影響呢?首先看其測量原理和結構，
1.2測量原理和結構

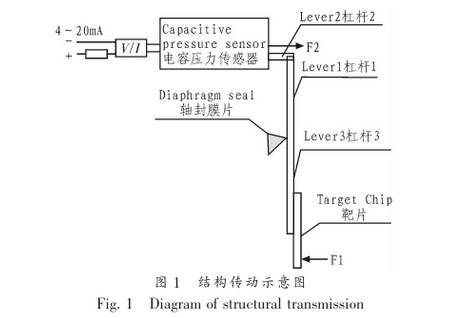

當介質在測量管道中流動時,因其自身的動能通過阻流元件(靶片和杠桿3)時而產生的壓差,并對阻流元件有一作用力F1如圖1所示凹，其作用力的大小與介質流速的平方成正比,其數學公式表達如下:
式中:F1為阻流元件所受的作用力(Kg);Cj為物體阻力.系數;A為阻流元件的軸向投影面積(mm2);p為工況下介質.密度(Kg/m3);V為介質在測量管中的平均流速(m/s)。
阻流件(靶片)接受的作用力F作用在杠桿3(反饋桿)上,杠桿3在F的作用下,以軸封膜片為支點(軸封膜片一方面作為杠桿的支點,另一方面起密封作用)將力F1傳給副桿1,形成力F2副桿1的另一端與電容力傳感器相連,電容力傳感器把副桿1傳遞的力F2轉換成毫伏電壓信號輸出:
式中:U為電容力傳感器輸出的電壓(mV);K為比例常數;F為阻流元件(靶片)所受的作用力(Kg)。
由此,電壓信號經前置放大、A/D轉換、微處理器、D/A轉換器等電路,輸出4~20mA開方電流模擬信號及HART數字信號,即可得到相應的瞬時流量和累積總量。
1.3分析故障產生的原因
1)當水垢結在靶片上,使靶片面積A增加,由公式(1)可知，作用在靶片上的沖量也隨之增加。在杠桿1和杠桿3的傳遞下,作用在電容力傳感器上的力F2增加,由公式(2)可知,電容力傳感器輸出的電壓信號增加,造成測量值比真實.值偏高。
2)當水垢結在杠桿3上,使杠桿3的直徑增加,造成杠桿3與軸封膜片之間產生應力F3。F經過杠桿1傳遞給電容.力傳感器上,因此,F=F1+F3。隨著F的方向變化,造成F2增大或減小，使電容力傳感器輸出的電壓信號增大或減小,導致測量值比真實值偏高或偏低。
3)隨著水垢結在杠桿3上的厚度達到一定程度后,使杠桿3與軸封膜片之間包死,杠桿3失去了彈性,軸封膜片失去了支點作用,F的大小已不能通過杠桿1和3傳遞給電容.力傳感器,而F2的大小保持不變,因此,電容力傳感器輸出的電壓信號不變,造成測量值不動彈的假現象。
2渦街流量計
2.1現象
在采用靶式流量計測量硬水流量的過程中,因硬水結垢影響了力的傳遞,導致測量不正確,所以需要改變流量計的測量方式,選擇了測量流體頻率的流量計一渦街流量計。采用了渦街式流量計,在投入使用的一個月內,其運行穩定,反映靈敏,測量正確。隨后，出現測量指示值不正確,閃動頻率大,并且跳動的指示植越來越小，直至為零。檢查電路模塊、FIV1101的開度和泵的出口壓力，均屬正常。推測的傳感器出現了問題，拆卸,發現滯流元件上結有一層水垢,滯流元件與底座之間包死。
2.2測量原理和結構

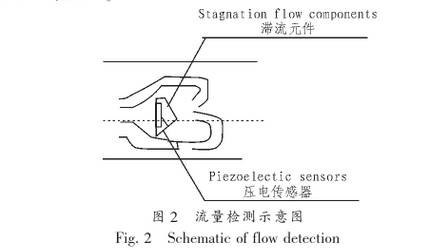

渦街流量計是應用流體振蕩原理來測量流量的流體在管道中經過渦街流量變送器時,在三角柱的旋渦發生體后上下交替產生正比于流速的兩列旋渦,如圖2所示囚，旋渦的釋放頻率與流過旋渦發生體的流體平均速度及旋渦發生體特征寬度有關,可用數學公式四表示:
式中:為旋渦的釋放頻率(Hz);為流過旋渦發生體的.流體平均速度(m/s);d為旋渦發生體特征寬度;S,為斯特羅哈數,無量綱,它的數值范圍為0.14~0.27。S,是雷諾數的函數,s1=(IRe)。
當雷諾數R。在102~105范圍內,S,值約為0.2，因此,在測量中,要盡量滿足流體的雷諾數在102~105,旋渦頻率=0.2V/d。
由此可知,通過測量旋渦頻率就可以計算出流過旋渦發生體的流體平均速度v,再由式q=A可以求出流量q,其中A為流體流過旋渦發生體的截面積。
當旋渦在滯流元件兩側產生時,利用壓電傳感器測出與流體流向垂直的交變升力變化,將升力的變化轉換為電的頻率信號,再將頻率信號進行放大和整形，輸出到二次儀表,進.行累積、顯示團。
2.3分析故障產生的原因
由于檢測元件一壓電傳感器安裝在滯流元件中,當水垢結在滯流元件上會造成以下后果:
1)造成滯流元件的寬度d增大,由公式(3)可知，檢測元件接收到渦旋列產生的頻率減小,輸出電壓信號減小，因此測量指示值比真實值偏低。
2)使檢測元件接收到渦旋列產生的頻率信號減弱,影響了測量信號的穩定性和連續性,因此出現了測量值不穩定的現象。
3)隨著水垢厚度的不斷增加，當達到一定程度后,使檢測元件接受不到渦旋列產生的頻率信號,導致測量值為零。
3探討和選型
在采用靶式和渦街式流量計測量硬水流量的過程中,出現測量不正確的現象,從以上分析故障原因可知,是由水質結垢引起的,所以要提高在測量過程中的穩定性和正確率,有以下兩種選擇:
1)更換流量計的類型,選擇適合測量硬水流量的流量計;
2)更換被測介質,電脫鹽注水由硬水改為純凈水。
因節能減排和生產實際,只能考慮流量計的選型,什么樣的流量計在測量硬水流量時,不受結垢的影響或受其的影響較小呢?要從以下3方面分析:
1)硬水在流量計中不結垢;
2)硬水與測量元件之間隔離;
3)硬水結垢對流量計在測量的過程中影響較小。
根據各種類型流量計的結構、測量方式和特點,符合條件1)和2)件的有:差壓孔板流量計、超聲波流量計和電磁流量計。如果采用差壓孔板流量計,差壓變送器的測壓室與被介質被引壓管內的引壓液隔離9,符合條件2)。但是孔板的表面要求光潔度極高,當水垢結在孔板上,將影響到孔板兩側的壓差,造成測量不準確;另外,距地面.50em,不利于鋪設引壓管。所以,采用差壓孔板流量計測量硬水流量的效果不佳。因超聲波流量計和電磁流量計.的價格昂貴,投資費用高,不易采用。從條件3)考慮,采用了國內近階段出現測量流量的一個新品種一-彎管式流量計。
4彎管式流量計
4.1測量原理和結構
彎管式流量計與傳統的孔板流量計一樣同屬于差壓式流量計的范疇,只是它們產生差壓的方式不同,孔板是利用流體的縮放原理產生的差壓,而彎管傳感器是利用流體的慣性原理產生的差壓。當流體通過彎管時,受到彎管的約束,流體被迫作類似的圓周運動。當流體在作圓周運動時,產生的離心力F作用在彎管的內外兩側,使彎管傳感器內外兩側之間產生一個壓力差,此壓力差(也就是壓差值)的大小與流體的密度有關,與流體的平均流速有關,與流體作圓周運動的曲率半徑有關。它們之間遵循作圓周運動物體都必須遵循的牛頓運動定律網:
其中:F為流體對彎管的離心力;?為流體在彎管中的平均流速;R為彎管中心曲率半徑
通過對上述公式進行整合、積分處理之后,可得公式:
其中:?為介質中彎管傳感器中的平均流速;R/d為彎管傳感器的彎徑比;ΔP為流體通過彎管傳感器的差壓值;ρ為介質的密度。

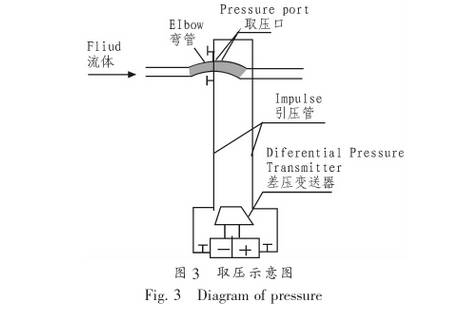

這個公式描述了介質在彎管傳感器中流動時,介質對彎管施加的離心力與介質的密度,介質的平均流速以及彎管的彎徑比之間的關系。另外,只要介質在彎管傳感器中流動的最小雷諾數達到一個極低值以上，彎管流量計的流量系數ax就是一個定值。用引壓管把彎管內外兩側的壓差△P引出,傳遞給差壓變送器,如圖3所示問,再通過公式(5),即可得到流經彎管內的流體速度?。
4.2分析運行效果良好的原因
1)測壓室與被測介質被引壓管內的介質隔離,使測壓室內不易結垢;
2)引壓管內的介質水相對穩定,并與管道內的被測介質進行鈣離子交換的速度慢,并且交換量極小,所以在引壓管和測壓室內結垢的速度極小，不會影響引壓和測壓效果;
3)引壓管在測壓室與取壓口之間有一段距離,易于散熱,降低了引壓管內鈣離子的熱運動和結垢的速度。
5結束語
在采用彎管式流量計測量電脫鹽注水的過程中,表現出運行穩定,測量正確,反映靈敏的效果。的維修次數由過去每周的二三次,變?yōu)槊磕昃S修一次,主要是清理取壓彎管和測壓室內的水垢，并且投用后偏移量小,運行正常。
因此在選用流量計時,要考慮的因素很多:精度、可靠性、費用、流體特性及其它因素。要嚴格分析流量計的工作性能,被測流體的物理和化學特性,結合現場環境因素、安裝條件和設備的性價比等情況,選擇合適的流量計,避免因選型不當產生不穩定的安全生產因素和造成不必要的經濟損失。
