[摘要]從國內外輸氣管道常用天然氣流量計進行比較分析,為輸氣管道天然氣計量儀表選擇提供依據,使在今后的輸氣管道天然氣計量水平有所提高。
一、前言
輸氣管道天然氣流量計量是天然氣管道工業中重要的測量環節,它是企業進行貿易交接經濟分析、成本核算的主要依據,將直接影響到輸氣管道供需雙方的經濟利益。要求計量儀表應具有較高的可靠性和穩定性、較少的維護量及較長的使用壽命。
二、國內外輸氣采用的用于貿易計的流計對比

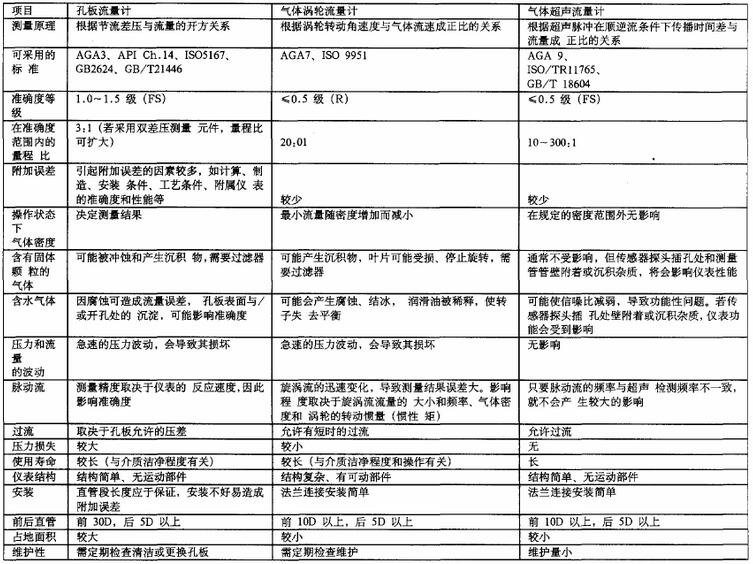

當前國內外輸氣管道采用的用于貿易計量的流量計主要有三種類型:孔板流量計,氣體渦輪流量計和氣體超聲流量計�？装辶髁坑嫐怏w渦輪流量計和氣體超聲流量計的技術性能指標比較見下表:流量計性能比較如表1所示。
孔板流量計有價格比較低，結構簡單的優點,滿足天然氣貿易計量要求。其缺點是:量程比較小,為擴大量程需設置雙差壓測量直管段較長:需定期檢查、維護、更換,壓力損失較大等。
氣體渦輪流量計技術較為成熟,特點是精度較高(0.5級),穩定性較好,量程比較寬。由于渦輪流量計具有可動部件，故障率較高,使用中后期維護量較大。此外,氣體渦輪流量計對被測介質的清潔度要求較高，投運操作上也有要求，同時流量計前要求安裝過濾器。
氣體超聲波流量計的特點是:精度高(0.5級),適用的流量范圍大:其缺點是價格昂貴,維護技術水平要求較高。
三、流計的選型原則
目前,超聲流量計.渦輪流量計標準孔板流量計等在天然氣計量系統中使用居多。
1、超聲流量計使用要求
a)超聲流量計是指時間傳播法的多聲道氣體超聲流量計，其應用標準應符合GB/T18604.
b)對于高壓.大流量計量應使用超聲流量計。
2、渦輪流量計使用要求
a)渦輪流量計的應用標準應符合GB/T21391.
b)對于中低壓、較小流量、潔凈的天然氣介質可使用渦輪流量計。
c)對于流量變化較大的用戶,不宜使用渦輪流量計。
d)在渦輪流量計安裝時，應盡量設置在遠離天然氣流動脈動的地方或者在脈動源后附加脈動衰減器。
3.標準孔板流量計使用要求
標準孔板流量計應用標準應符合GB/T21446.
結束語
在天然氣流量計選型時,應根據各種流量計的優.缺點以及流量計流量范圍.操作壓力、流動狀態.介質潔凈程度、物性參數.環境條件、檢定條件和工程投資等因素綜合考慮選用合適的流量計。所選用的流量計在正常的流量.壓力溫度操作條件下，應性能穩定.計量正確。
