1、概述
浮子流量計又稱為
轉子流量計，或面積流量計。浮了流量計在測量過程中，始終保持節流元件(浮于)前后的壓降不變，而是通過改變流通面積來改變流量的儀表，所以被稱為恒壓降流量計。浮子流量計因其具有結構簡單，工作可靠，壓損小且穩定，可測低流速介質等諸多優點，- 直廣泛用于氣體、液體的流量測量和自動控制系統中。浮子流量計按其制造材料的不同，分為
玻璃管浮子流量計、
塑料管浮子流量計和
金屬管浮子流量計三種。
2、流體的粘度
流體的動力粘度μ是由流體本身固有的物理性質所決定的量，其值是流體粘性大小.的.種直接度量，也是流體在運動中對抵抗剪切變形能力強弱的一種度量(。在相同的環境條件下，μ大表示粘性大，反之亦然，μ的單位是p. s。
3、實驗裝置

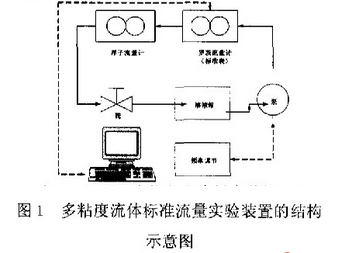

本文進行的實驗是在多粘度流體標準流量實驗裝置.上進行的。實驗采用標準表法，羅茨流量計作為標準表，通過調節閥門的開度改變流量。實驗裝置的結構示意圖如圖1所示。
?
4、實驗數據
本文選用濃度較高的甲基纖維索的水溶液為依托，通過調節溶液的配比，調配出粘度分別為85mPe. s，65mP.. s和30mPe.s的甲基纖維素的水溶液，進行了10個流量點的測試，測試數據如表1所示。
表1不同流體各 個流量點數據對比
| 85mPS |
65mPS |
31mPS |
Q(L/h) |
h（mm） |
Q(L/h) |
h（mm） |
Q(L/h) |
h（mm） |
297.27 |
0.1 |
358.77 |
0.2 |
410.02 |
0.6 |
502.28 |
4.2 |
502.28 |
3.5 |
502.28 |
2.7 |
758.54 |
9.6 |
758.54 |
9.2 |
758.54 |
9.0 |
1004.56 |
15.4 |
1004 56 |
14.7 |
1004. 56 |
14.1 |
1250.57 |
20.8 |
1250.57 |
20.2 |
1250.57 |
20.1 |
1506.83 |
26.4 |
1506.83 |
25.8 |
1506.83 |
25.6 |
1752.85 |
31.4 |
1752.85 |
30.9 |
1752.85 |
30.7 |
1998.86 |
36.1 |
2019.36 |
35.7 |
1998.86 |
35.1 |
2255.13 |
41.0 |
2255.13 |
40.4 |
2255.13 |
39.9 |
2501.14 |
45.5 |
2501.14 |
44.7 |
2501.14 |
44.5 |
5、小結
由浮子流量計的原理可知，流體粘度兒乎相同的情況下，流體介質密度不同而導致的浮子高度的變化;而本實驗中選用的甲基纖維索的水溶液的密度與水的密度十分接近，即便是調整其濃度來改變流體介質的粘度，甲基纖維素水溶液的密度變化也是十分小的，此處的密度變化完全可以忽略。因此，可以看出，我們看到的實驗現象不是由流體.介質密度造成的，而是完全由流體介質的粘度變化造成的。因此，可以得出這樣的實驗結論:在相同流量點處，對于不同粘度的流.體，浮子的高度是不同的，粘度越高，浮子的高度越高。
