摘要:集流式電磁流量計是一種新型的注入剖面測井儀器，具有測量線性好、精度高測量范圍寬等特點,有效埴補了同位素五參數測井和脈沖中子氧活化測井在低注入量及層間距小的籠統井測井方面形成的空白。.
海塔盆地是大慶油田開發的新領域,地質情況特別復雜，油藏類型多,儲層巖性復雜，低特低滲透儲層多，注水難度大，很多井都是頂壓注水，注水量也很低,加.上長期注水等原因引起井況日益復雜,測.井條件越來越差,一般的測井方法很難滿足油藏動態監測的需要。該地區油水井井深普遍在1700m~2000m左右，射孔層段多,壓力大，注入量低，運用脈沖中子氧活化或同位素注入剖面五參數等測井方法無法取得好的效果。為了解決這一-問題,對所有低注入量籠統井采用了集流式電磁流量計測井。
1集流式電磁流量測井技術

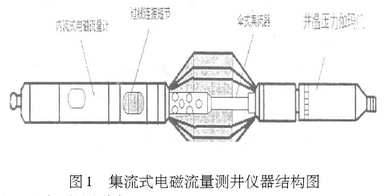

集流式電磁流量測井儀器主要由集流式電磁流量計,伽瑪測量儀,壓力測量儀,溫度測量儀和磁定位器組成,其中自然伽瑪測井儀主要用來校正深度,溫度測井儀主要用于測量井內流體的溫度,壓力測量儀用來測量井內的壓力,磁性定位用來探測井拿下套管，油管的節箍,集流式電子流量計主要是在設計的測點位置打開集流傘，測量流體的流量。用電磁流量計對井下各點的流量進行正確測量,同時用井溫壓力曲線作為輔助數據,從而達到了解各層吸液能力的目的。
2現場應用分析
2.1集流式電磁流量測井技術在高壓低注入井中應用

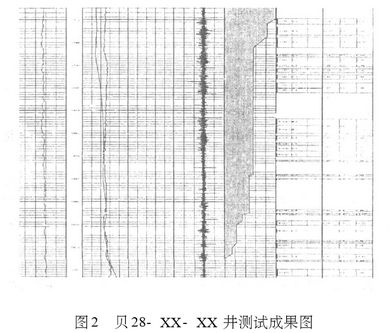

貝28-XX-XX井是海拉爾貝28作業區的一口水井，由于全井注入量為138m³/d,注入量比較低,該井是油井轉注井,井壁存在有大量的死油,在采用集流電磁測量之用常規同位素注入剖面五參數測井儀對該井進行了測量,大量的同位素粘到井壁，形成粘污,無法判斷吸水層的位置,沒有取得理想的效果。于是采用集流式電磁流量計對該井進行了測井,順利地完成了測量,測量結果見下圖。
對于這樣的低注入井,其它注入測量儀器都無法取得理想的效果,因此用集流電磁測量的結果就無法驗證,但它測量結果的正確性可以由以下幾個方面來判斷;①該井從計量間計量的記錄為138m³/d,我們測量結果為135m³/d,基本吻合。②與井溫曲線進行對比，由于測量的是開井井溫，在1875m附近溫度逐漸升高，井溫進入死水區,證明II(22)(1872-1875層吸水)，與測量結果該層吸水2方吻合。③與該儀器重復測量結果吻合，儀器在1765m,1810m,1850m進行了重復測量,測量值與第一次測量誤差在2HZ左右，重復結果較好。④流量測量值。從上到下測量的頻率值逐漸降低，符合流量的注入規律,與井溫曲線吻合的較好。
2.2集流式電磁流量測井技術可用于套管找漏

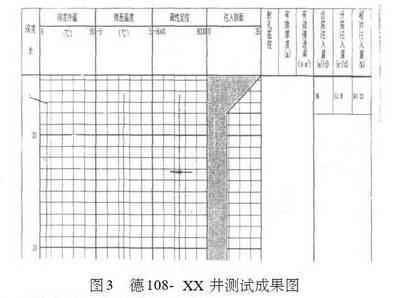

2009年6月作業區地質懷疑德108-XX井有液量漏失，應地質要求對該井用集流式電磁流量測井進行套管找漏,先對該井進行連續測量，測出井溫、微差磁定位曲線，在井口附近840m~880m井溫曲線有異常顯示，然后從下向，上對這兩處逐點進行測量，測得該并在14m~18m之間液量漏失228m³/d,在852m~855m之間液量漏失132m³/d,共.漏失液量36m³/d,為全井的液量，為采油廠提供了可靠的信息。
3影響測量結果的因素分析
3.1注入量不穩對電磁流量測井的影響
由于地質條件復雜，同時在管理方面存在一定問題，相當-部分注水井都存在泵壓不穩，注入量不.穩的問題。在實際測井過程中,這種情況對流量的測量造成的較大的影響，注入量變化比劇烈的井會造成瞬時流量的不穩定，增加等待的時間，注入量變化較緩慢的井則會導致對各層的吸液量的測量數據出現矛盾(不符合遞減規律)，為資料錄取和解釋帶來麻煩。如在德XX-XX井的測井過程中，各點測量中瞬時流量均出現較大的波動，長時間無法穩定，而通過對零流量點的測量證明儀器處于正常狀態，經過聯系確定是由于泵壓不穩注入量發生急劇變化而導致的。在對貝14-Xx-XX井的測井過程中，幾.個點出現流量異常情況，在復測流量點時也發現流量與最初的測量值不符。
經聯系確定,是由于在測井過程中全井注入量發生了變化導致測量數據出現異常。為了提高測井成功率，我們派專人在計量間對泵的工作狀態進行監視和實時控制,盡量將注入量穩定在一定范圍內從而保證測井的成功。
3.2密閉測井對于低注入量井測井的重要性
在流量測井中，井口溢流是一一個重要的影響因素,,由于井口溢流的存在，測得資料不能真實地反映原始注入狀態，錄取資料質量受到影響。對于注入量大的井在有井口溢流的情況下仍可以完成資料錄取，但是對于全井注入量很低的井，井口溢流可能導致測井無法進行。在對貝14-XX-XX井的測井過程中，該井全井注入量僅為7m3/d,在沒有使用注脂密閉裝置時由于井口溢流導致測不到全井流量，在使用了密閉裝置后，測井才得以正常進行。由此可見，在對低注入量井測井過程中，注脂密閉裝置的使用是十分必要的。
3.3儀器起下速度對測井效果的影響

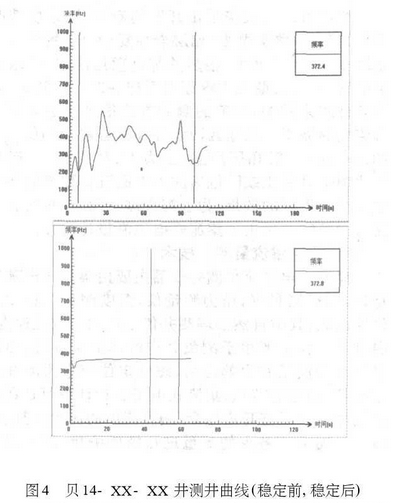

由于電磁流量計靈敏度高，對介質導電性的變化十分敏感，在儀器下井過程中，不可避免地要對井壁上的沾污或結垢出現剮蹭，如果下井速度過大，會導致大量沾污及碎屑隨水流沉降，導致儀器流量測量不穩定。如下圖所示在貝14-XX-XX井的測井過程中，由于儀器下井速度過快，導致在流量測量過程中瞬時流量長時間無法穩定，使測井時間延長了近兩個小時。實測數據曲線如下圖所示。
因此，為了保證測井成功率，提高測井效率，在儀器下井過程中應盡量放慢速度。
4結論
一是儀器通過集流提高流速，增大了測量的量值，提高流量測量的分辨率和正確率,能夠有效滿足海拉爾地區低注入套管井測井需要。
二是流體通過截面積固定的內流道,很好地消除了流動截面積變化對流量測量結果的影響,可提高測量正確率。
三是集流式電磁流量測井可以在任意深度點進行測量,幾乎不受夾層射孔等因素限制，是一種有效解決籠統井注入的測井技術。
