[摘要]介紹智能式電磁流量計在三聚磷酸鈉生產的中和加酸過程中的成功應用及其儀表選型、設計的基本情況。
1工藝和設備狀況簡介
在三聚磷酸鈉(俗稱五鈉)的生產過程中有一個中和過程，在該過程中磷酸和純堿按一定比例混合、反應后被制成可用來進一步生產五鈉的中和液。在這樣一一個過程中為使產品質量得到有效控制就需要對加入中和罐的磷酸量根據分析結果進行正確的批量控制。在生產過程中最初用于實現這一目的的主要儀表是一臺德國SIEMENCE公司生產的帶機械式批量控制功能的就地操作型旋轉活塞式流量計，它和一臺二位式薄膜調節閥構成批量控制系統。
2存在的問題和解決方案

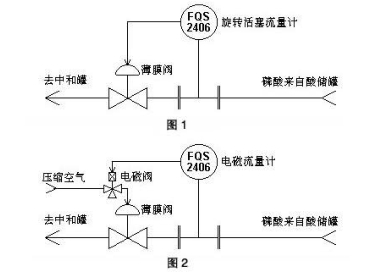

圖1中流量計自1983年裝置投產后就一直使用，到1997年已是殘破不堪，常因其故障使裝置的生產遭受影響。在這種情況下如何來解決好這個問題就很自然地納入了我們的工作日程。我們首先想到的是想按原型號進行更新，但經市場詢價后我們發現這種老式的儀表現在的售價實在太昂貴，竟達十一萬多人民幣一臺，很不合算。經研究后，我們認為智能式電磁流量計能擔此任(當時集批處理功能于一身的流量計還不多),其完善的功能和一體式結構既能夠通過表頭上的三個紅外觸摸鍵使將來的操作完全和老儀表一樣在現場完成，也可利用這種儀表本身具有的HART通信功能和RS485接口方便地使用HART通訊器或其它智能終端實現遠程操作。該方案投資僅為三萬元人民幣左右(不計遠程終端，暫未用)。圖1為控制系統圖
3儀表選型和系統設計
(1)根據工藝的酸流量情況我們選用了口徑為DN50的電磁流量計，針對磷酸的特殊腐蝕特性確定了聚四氟乙烯(PIFE襯里和鉭電極，電源為24VDC(因電磁閥也用該電源)。
(2)調節閥延用原舊閥。
(3)增加一個直流24V2.SW的二位三通電磁閥，用來控制調節閥的氣源(該氣源在舊系統中直接受控于流量計)。.
(4)因所選流量計本身的觸點輸出容量最大僅為0.1A24W故增加一-個觸點容量為0.5A24V激勵電壓為24VDC的中間繼電器(該繼電器直接固定在流量計自身的接線盒內)用以可靠驅動電磁閥。系統構成示意圖見圖2。
4結束語
以上系統于在一期五鈉裝置施工完畢即投入正常使用，至今已兩年有余，其效果非常理想，以至在我們對二期五鈉裝置也進行完全相同的改造。本文所介紹的應用雖然非常簡單，但我們認為該類應用盡管簡單也有其一-定的價值，因?yàn)樗_實非常有效地解決了特定情況下的測量和控制問題。另外此類問題在企業生產中也是較常見的，如若解決得不好或效果不佳，就必定會給企業造成一定的損失，也許是非常大的損失。
