1簡述
吹掃設備主要用于靜壓法液位測量，靜壓法密度測量和差壓法流量或液位測量中。
在傳統應用中經常采用玻璃管浮子流量計與恒流閥組合使用，制造吹掃設備。但是，在現代工業領域，經常遇到高溫、高壓或腐蝕性介質條件，因此需采用金屬管浮子流量計與恒流閥組合使用,解決耐高溫、高壓及介質腐蝕的問題。
經過多次現場實際應用，采用金屬管浮子流量計制造的吹掃裝置，能夠穩定、可靠地應用于石油煉制、化工、乙烯、化肥、鋼鐵、化纖紡織等行業變送器的吹掃、差壓法液位測量等過程控制。
2.測量原理

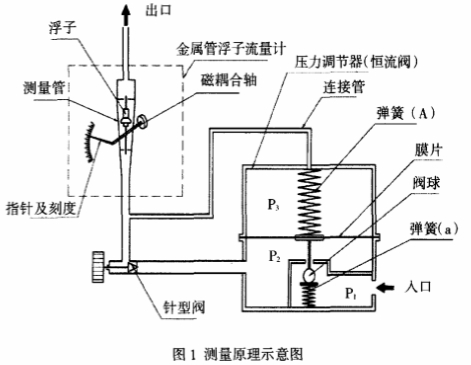

流量計與恒流閥組成的吹掃設備原理，如圖1所示，以恒定人口壓力為例:
彈性膜片受到向上的作用力為:
P2A+P1a(1)
彈性膜片受到向下的作用力為:
P3A+P2a+F(2)
在壓力平衡狀態時，即式(1)=式(2)時:
P2A+P1a=P3A+P2a+F(3)
作為壓力調節器膜片的壓差P2-P3,我們可以得到:
P2-P3=F/A-(a/A)(P1-P2)(4)
由于a<A,所以(a/A)(P1-P2)可以忽略不計,由于F和A都時恒定值，所以:
C(恒定值)=P2-P3
當測量介質是不可壓縮的液體時，RE壓力調節器可以適用于出口壓力變化。對于式(4)，由于P是恒 定的，P3是變化的，因此，P3變?yōu)?P3+△P,P2變?yōu)?
P2+△P,所以:
C(恒定值)=P2-P3
3主要技術特點
由于是采用金屬管浮子流量計作為流量測量部件，因此，流量計的技術參數可決定吹掃設備的技術特點。
(1)測量部件材質:316L或316;
(2)介質溫度Tmax≤180℃;
(3)介質壓力Pmax≤13MPa;
(4)流量范圍:水:0.3~400I/h;
氣體:0.005~80m³/h;
(5)控制壓力范圍:0.02~0.5MPa;
(6)流量、壓力現場指示;
(7)可以安裝開關信號或4~20mA信號變送器。
4典型應用
4.1在供氣壓力變化條件下的典型應用

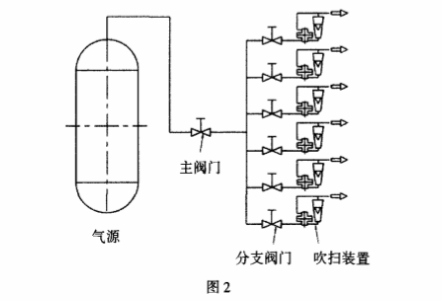

如圖2所示，將主管道氣源提供的氣體，根據需要分成多支路，若關閉或調整其中的幾個支路氣體流量時，將引起主管道的供氣壓力發生變化，安裝于支路上的KPT...單路吹掃裝置,可以正確測量流量并保持其輸出流量恒定。
4.2在出口壓力變化條件下的典型應用-液位測量

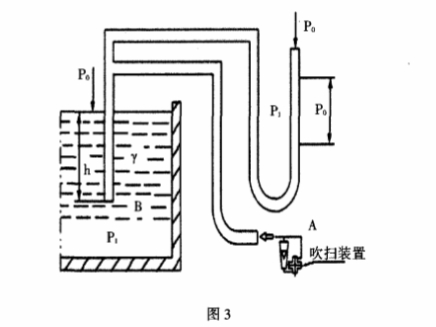

如圖3所示，從A端通人恒定流量的氣體時，氣體將排出插入液體內管道內的介質并形成穩定氣泡,此時A,B間管內的壓力與B端口液體壓力相等。
如果B處的壓力為P,大氣壓力為Po,則
P1-P0=△P
同時:
P1=yh+P0
則:
P1-P0=γh=△P
因此，在已知介質密度的條件下，利用差壓變送器或壓力計測量出OP，即可測量出液體液位h。
4.3在出口壓力變化條件下的典型應用-密度測量
如圖4所示，如果已知被測介質液位H1與參考介質液位H2已知參考介質密度γ2,利用差壓變送器測量的壓差，就可以測量出被測介質密度γ1。
