為了使流量計工作可靠穩定，在選擇安裝點時應注意以下要求:
(1)盡量避開鐵磁性物體，高射頻，強震動干擾源及具有強電磁場設備(如大功率電機、大型變壓器等)，
以免磁場影響傳感器的工作磁場和流量信號
(2)應盡量安裝在干燥通風之處，不宜在潮濕、易積水的地方安裝
(3)應盡量避免日曬雨淋，環境溫度應在-20~60℃及相對濕度小于95%
(4)選擇便于維修，活動方便的地方
(5)電磁流量計應安裝在水泵后端，決不能在抽吸側安裝:閥門應安裝在流量下游側
電磁流量計安裝注意事項

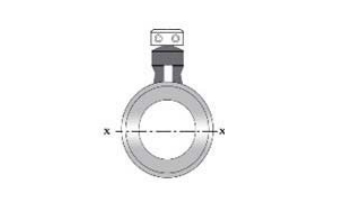

(1)傳感器既可在直管道上安裝，也可以在水平或傾斜管道上安裝，但要求a二電極的中心連線處于水平狀態。
(2)介質在安裝位置應該滿管流動，避免不滿管及氣泡附著在電極上

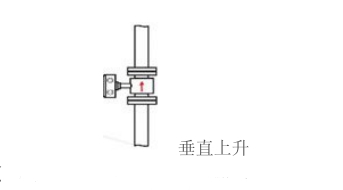

(3)對于液固兩相流體，最好采用垂直安裝，使被傳感器襯里磨損均勻，延長使用命。

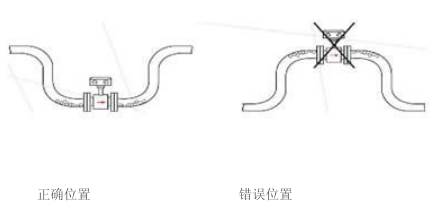

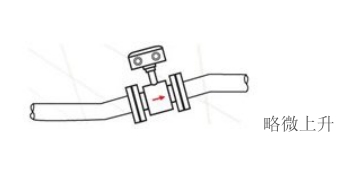

(4)流量計安裝位置介質不滿管時,可采取抬高流量管后端管路的方法，使其滿管,
嚴禁在管道最高點和出水口安裝流量計。

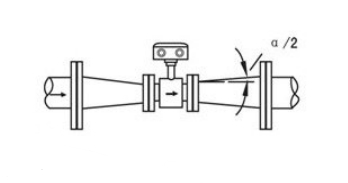

(5)修改管道的安裝方法:當介質流速達不到要求時,應當選用較小口徑的流量計，這時應使用異徑錐形管或修改部分管道，使其與傳感器同口徑，但前后直管段至
少須滿足:前直管段≥5D,后直管道≥2D(D為管徑)

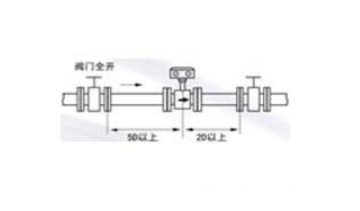

(6)前后直管段為流量計前≥5D，后端≥2D

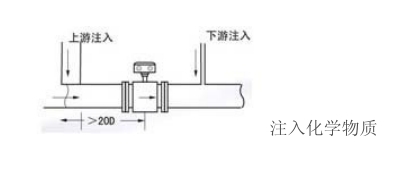

(7)不把流量計安裝在被測流體電導率極不均勻的地方。在上游有化學物質注入的情況下，極易導致電導率的不均勻性，從而對流量指示產生嚴重干擾。在這種 情況下，建議將注入口移到下游管道。如果必須從流量計上游注入化學物質，則 流量計應盡量遠離注入口(一般在20D以上),以保證液體充分混合均勻。

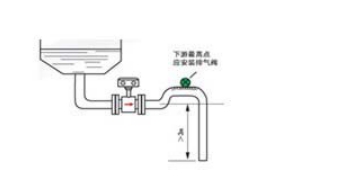

(8)自由落差式流量計的安裝示意圖如下:

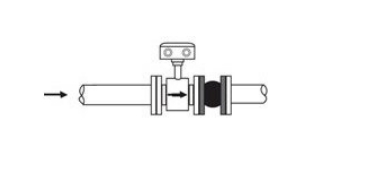

(9)大口徑電磁流量計(DN200以上)安裝時建議在安裝管線上加接彈性管件

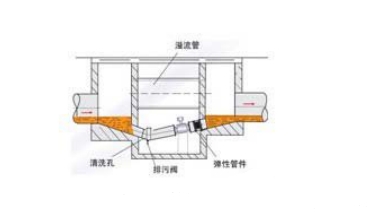

(10)明渠或非滿管管道安裝流量計時安裝位置應低于明渠底部以保證流量計滿管。安裝排污閥(在管道最低處)及清洗孔，以排放沉淀物及清洗流量計測量管。 為便利安裝，建議在流量計下游安裝彈性管件。

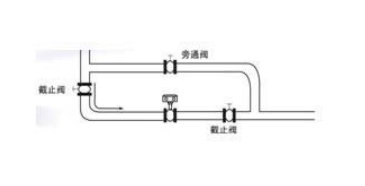

特別建議:建議采用截止閥和旁通管路以便維護和調零
安裝注意事項
搬運及吊裝:切忌用棒或繩子穿過流量計測量管將其吊運，測量管內襯一旦 受到損壞，將造成流量計報廢 DN80口徑以上流量計,切忌用手或繩子拎或吊運流量計轉換器或接線盒,因轉換器或接線盒無法承受較大重量
安裝時避免流量計兩側管路不對中或傾斜
安裝前應清除焊接法蘭時留在管道端口的焊渣和凸起物,以防止襯里受損
電磁流量計的接線
●若采用分體安裝，連接的信號電纜采用定制的專用電纜線，電纜線越短越好
●勵磁電纜可選用YZ中型橡套電纜，其長度和信號電纜一樣
●信號電纜必須與其它的電源電纜嚴格分開，不能敷設在同一根管子內，不能平等敷設，不能絞合在一起，應分別單獨穿在鋼管內
●信號電纜和勵磁電纜盡可能短，不能將多余的電纜卷在-起，應將多余的電纜剪掉，并重新焊好接頭，電纜進入傳感器電氣接口時，在端口處做成U型，這樣可以防止雨水滲透到傳感器中。

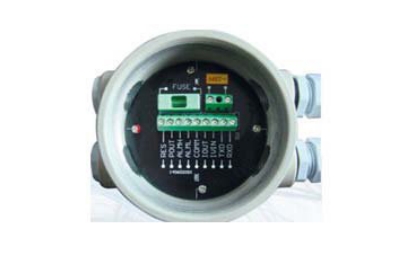

一體就地顯示接線端：
IOUT：流量電流輸出(兩線制電流輸出)
IVIN：兩線制24V電壓輸入
POUT：雙向流量頻率(脈沖)輸出
COMM：頻率,脈沖,電流公共端(地線)
ALML,ALMH：上,下限T-T+RS485通訊FUSE輸入電源保險絲
RES：接上拉電阻
TXD,RXD：通訊輸入
L,N：電源220V輸入(特殊訂貨24VDC)

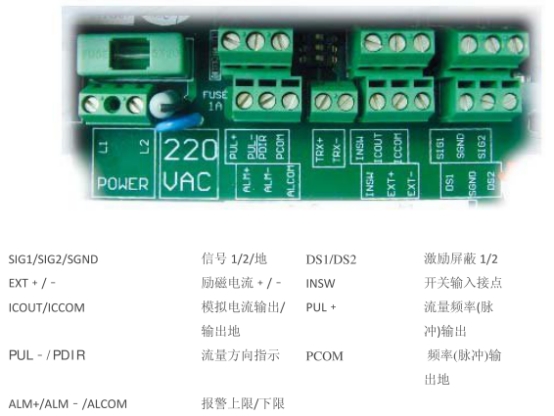

分體式遠傳接線端
自診斷及故障處理

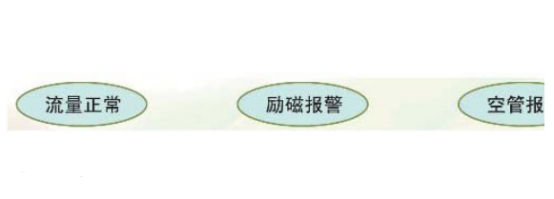

電磁流量計轉換器的印刷電路板采用表面焊接技術，對用戶而言，是不可維修的。因此，用戶不能打開轉換器殼體。智能化轉換器具有自診斷功能。除了電源和硬件電路故障外，一般應用中出現的故障均能正確給出報警信息。這些信息在顯示器右.上方提出“!”"驚嘆號。在測量狀態下，通過下鍵翻頁，顯示出故障內容如下:
儀表無顯示
a)檢查電源是否接通:
b)檢查電源保險絲是否完好:
c)檢查供電電壓是否符合要求:
d)檢查顯示器對比度調節是否能夠調節，并且調節是否合適:
e)如果上述前3項a)、b)、c)都正常，第d)項顯示器對比度不能夠調節，請將轉換器交生產廠維修。
勵磁報警
a)勵磁接線EX1和EX2是否開路:.
b)傳感器勵磁線圈總電阻是否小于規定阻值
c)如果a、b兩項都正常，則轉換器有故障
空管報警
a)測量流體是否充滿傳感器測量管;
b)用導線將轉換器信號輸入端子SIG1、SIG2和SIGGND三點短路，此時如果"空管報警”提示撤消，說明轉換器正常，有可能是被測流體電導率低或空管閥值及空管量程設置錯誤:
c)檢查信號連線是否正確;
d)檢查傳感器電極是否正常:
①使流量為零，觀察顯示電導比應小于100%
②在有流量的情況下，分別測量端子SIG1和SIG2對SIGGND的電阻應小于50KS2
(對介質為水測量值。最好用指針萬用表測量，并可以看到測量過程有充放電現象)。
e)用萬用表測量DS1和DS2之間的直流電壓應小于1V，否則說明傳感器電極被污染，應給予清洗。
上限報警
上限報警提示出輸出電流和輸出頻率(或脈沖)都超限。將流量量程改大可以撤消.上限報警。
下限報警
下限制報警提示出輸出電流和輸出頻率(或脈沖)都超限。將流量量程改小可以撤消下限報警。
