摘要:渦街流量計是速度式流量計,具有溫壓補償、瞬時流量顯示和累積流量積算功能。選用儀表類型時要考慮應用場合、精度要求和儀表功能等因素。該文介紹渦街流量計的正確安裝和維護及其在使用過程中常見故障現象和處理方法。
0引言
渦街流量計是速度式流量計之一,主要用于工業管道介質流體的流量測量，如液體、氣體、蒸氣等單相流滿管介質的測量。有模擬量標準信號或數字量脈沖信號輸出，智能流量顯示儀,具有溫壓補償、瞬時流量顯示和累積流量積算功能。便于計算機等數字系統配套使用，是一種理想的流量儀表。
1渦街流量計的工作原理

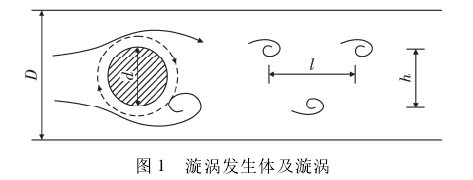

渦街流量計是由漩渦發生體、頻率檢測器和信號轉換器等環節組成，輸出4~20mADC信號或脈沖電壓信號。其測量原理是在流動的流體中的垂直流動方向安放1根或多根非流體型阻流體，在一定的流量范圍內，流體在阻流體兩側交替地分離、釋放出2串頻率正比于管道內的平均流速、規則的、不對稱有規律的交替漩渦列，如圖1所示,且兩側漩渦旋轉方向相反[1]采用檢測元件測出漩渦頻率就可以推算出流體的流量。
假設被測介質的平均流速為ʋ,旋渦的發生頻率為ƒ,旋渦發生體迎面寬度為d,-側漩渦產生的頻率ƒ與ʋ和d之間有如下關系式:
式中:Sr是雷諾數的函數，在ReD=2x104~7x106范圍內,氣體5~50m/s;液體0.5~7m/s,當旋渦發生體的形狀和尺寸一定時,S,可視為常數，渦街頻率與體積流量成比例關系，不受流體物理性質和組份變化的影響。
渦街流量計可以測量單相流狀態下的液體、氣體和蒸汽的流量，在混相流體狀態時,流量計是不能作出測量的。
2渦街流量計的選用
渦街流量計按傳感器分為法蘭式、夾持式和插入式。選型時優先考慮法蘭式,其次是夾持式。原因是夾持式和插入式流量計的精度受安裝影響較大.不規范的安裝將產生很大的測量誤差E。無需做控制和計量的場合,可以選用插入式渦街流量計。
渦街流量計有一體式和分體式兩種類型,在高溫環境或高空或井中安裝的場合,為了改善儀表的工作環境或方便儀表的檢修選用分體式儀表。采用一體式儀表時，安裝點周圍應該留有較充裕的空間，以便安裝接線和定期維護。
3渦街流量計的溫壓補償
氣體是可壓縮流體,當溫度和壓力變化時,其體積量將隨之改變。氣體流量測量時均要求流量計輸出標準體積流量或質量流量，而渦街流量計只能測.量出工況下的體積流量,所以渦街流量計測量--般氣體或蒸汽時儀表選型一定要考慮溫壓補償功能。通過溫壓補償可以將工況體積流量轉換為質量流量[4]或標況體積流量。測量一般氣體時，補償原理是.根據標準氣體狀態方程式:
式中:P0,P1分別為標準狀態下和工況下的絕對壓力(Pa);T0.T1分別為標準狀態下和工況下的熱力學溫度(K);V0,V1分別為標準狀態下和工況下的氣體體積。
測量蒸汽時,不能使用標準氣體狀態方程式,飽和蒸氣只需壓力或溫度補償。一般有以下兩種補償方式:
一是當渦街流量計傳感器無內置壓力、溫度檢測元件時，只能在儀表內部做靜態補償,就是輸入固定的溫度和壓力值用于補償。此方法只適用于溫度壓力變化不大的場所。渦街流量計傳感器有內置壓力和溫度檢測元件時，儀表根據所測溫度和壓力判斷蒸汽狀態是屬于飽和蒸氣還是過熱蒸汽，由儀表內部存儲的蒸汽數據庫自動計算質量流量。

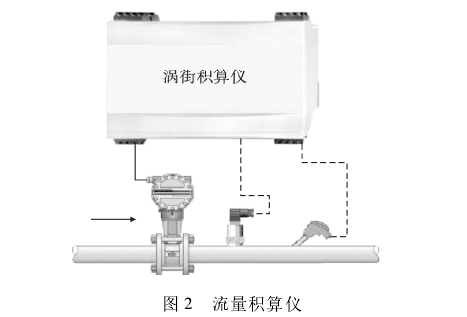

二是采用蒸汽流量積算儀,將渦街流量計所測工況體積流量以及溫度和壓力變送器所測信號傳到蒸汽流量積算儀，如圖2所示由蒸汽流量積算儀進行補償運算。蒸汽流量積算儀內置過熱蒸汽以及飽和蒸氣補償算法，可以輸出質量流量、標準體積流量甚至熱量和比焓等。
4渦街流量計的安裝
渦街流量計的正確安裝是保障儀表正常運行的重要環節,若安裝不正確，輕則影響儀表的測量精度,重則影響儀表的使用壽命,甚至?xí)䲟p壞儀表。渦街流量計的安裝管道要避免高溫?zé)嵩春洼椛湓吹挠绊懀惭b場所須有隔熱通風措施,避開強腐蝕環境。為了消除電干擾，現場布線要與高壓線、電源線和電力設備保持足夠的距離。
渦街流量計盡量避免安裝在震動較強的管道上,特別是橫向震動;流量計盡量避免安裝在架空而.過長的管道.上，導致流量計下垂,造成法蘭的密封泄漏;若必須在上述兩種情況下安裝,需在傳感器的上下游2D處分別設置管道緊固裝置并加防震墊。
渦街流量計安裝在室外應注意防水，電氣接口處應將電纜線彎成U形，避免水順著電纜線進入儀表殼內。渦街流量計安裝點的上游較近處若安裝有不斷開關的閥門，會影響流量計的使用壽命，易對流量計造成永久性損壞。
渦街流量計的口徑如果與工藝管道相同,不能滿足流量儀表要求時，或者在此流速下測量精度不能保證時，需要縮小儀表口徑，從而提高管內流速，保證測量精度。上下游必須有足夠的直管段，若傳感器安裝點的上游在同一平面上有2個90°彎頭時,上游直管段≥25D,下游直管段≥5D。根據測量的需要,需在渦街流量計附近測量壓力和溫度時，測壓點應在傳感器下游的(3~5)D處，測溫點應在傳感器下游的(6~8)D處,如圖3所示。
5渦街流量計的維護與故障處理
渦街流量計無可動部件，所以在正常使用情況下，維護工作量較少。在儀表投用的初始階段,要求液體流量緩慢增加，以免損壞儀表的渦街發生體。
5.1渦街流量計的維護
日常維護的任務是:密切關注渦街流量計顯示板的低電池指示燈,如有閃光現象應盡快更換內部電池;定期檢查屏蔽和接地情況，消除外界干擾.有時指示問題是由于受到干擾造成的;定期清洗渦街流量計的探頭,探頭檢測孔如果被污物堵塞,會影響正常測量。
5.2渦街流量計的故障現象與處理
現象1:計量不準。處理方法:檢查儀表K系數或口徑等關鍵參數設置;檢查測量氣體或蒸汽時補償方式或參數是否正確;檢查流量計安裝時墊片是否同心或伸入管道等等。
現象2:傳感器損壞。處理方法:在蒸汽測量中,99%的渦街流量計傳感器損壞原因是因?yàn)樗N，為避免水錘的產生需在工藝管線增加疏水器;檢查傳感器材質選擇是否正確，介質是否腐蝕儀表傳感器;檢查傳感器工作溫度是否大于額定值。.
6結語
渦街流量計采用微功耗高新技術，采用鋰電池供電,可不間斷運行2年以上;可就地顯示瞬時流量、累積流量等。渦街流量計廣泛適用于化工、石油、冶金、電力、煤炭等領域。只有在正確選型、正確安裝和正.確維護下才能保證其發揮應有的作用。
