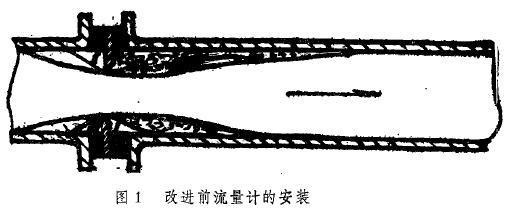

在化工生產中，測量液體流量的方法雖然多種多樣，而較為普遍的就數孔板流量計。在管道中插入一塊與管軸垂直的并通常帶有圓孔的金屬片，孔的中心位于管線的軸心位置上，這樣構成的裝置，稱為孔板流量計，孔板稱為節流原件，其安裝方法如圖1。
孔板制作簡單，加工方便，且適用于成批量生產，是常用的流體測量元件�，F在就我廠的生產情況，介紹孔板流量計及其安裝方法的改進。
1.改進前存在的弊病

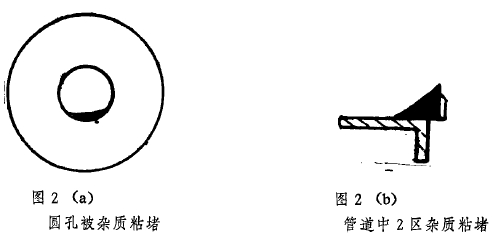

孔板主要用于測定硫酸，硝酸，甲苯的流量，其材質一般為18-8不銹鋼(1Cr18Ni9Ti)和鋁(A1)兩種，不管使用哪種，使用一段時間后，孔板的孔上有一些白色的聚合物粘附(粘附形狀如圖2)。這些雜質粘附很緊，一般用紙和抹布擦不下來，由于這些聚合物有爆炸性，所以只能用銅鑿慢慢地鑿下來，很不安全，也很費事。
2.產生原因分析
我廠采用的硫酸，極大一部分是一段廢酸濃縮后循環使用，廢酸中會有一些雜質，主要是MNT、DNT、TNT、四硝基氧化偶氮苯。
在停車一段時間后，當酸通過管道時，管道中的雜質和酸中的聚合物以及雜質，由于受重力的作用，一般沿管道壁底部隨著酸向前移動。當流體通過孔板流量計時，在(圖1)1區和2區產生兩個死角，形成死區，雖然有一部分雜質，沿著流線通過流量計，但絕大多數，被淤積于2區，時間一長,淤積的雜質就越多，淤積到一定程度，雜質就慢慢的粘附在孔板巾孔的邊緣，形成如圖(2)(a)(b)所示的形狀。
3.改進

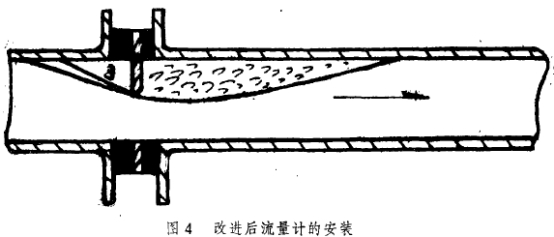

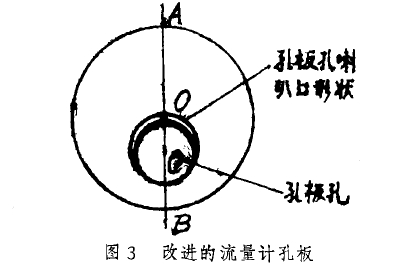

不論是孔板生產單位，還是自己加工。都是圓孔在孔板中心，并且安裝時，務必使其孔心與管道的軸心保持一致，這就是造成孔板流量計被堵塞的原因。所以，若要使雜質順利通過孔板,就要對孔板和安裝方法作一些改進,改進后的孔板及安裝如圖3、圖4�？椎闹行脑谡麄�2孔板外徑三之二處為宜(即O'A=2/3AB),其喇叭口也稍作改進。
4.改進依據
1)不易被堵塞。故地您執行。去了一個聯移身能職條周的2.所以雜閥繼夠顴利地諜過乳頓，他之
2)前運動時的沖劇，使雜質能夠順利地通過流量許力的
3)流量的計算
改裝前流量計的流量計算為U=C1×μ×A取c=C1×μ則u≈C×A
式中
U---體積流量;
C---校正系數也稱孔流系數;
A---孔板中孔的面積;
μ---流體的流速。
同樣，改裝后流量計的流量計算為U'=C'xA'
在A'=A的情況下，通過小型實驗，驗證可得出C≈C'，因此，改裝前流量與改裝后的流量是近似相等的
