摘要：設計了電容式渦街流量計二次儀表的電路部分,其中包括前置放大電路、濾波電路、整形電路組成的信號調理電路，以MSP430F149單片機為核心的按鍵接口電路,LCD顯示接口電路,以及該二次儀表供電電路的設計。實驗證明,該電路能夠精確實現對電容式渦街流量信號的控制、處理功能。
電容式渦街流量計是渦街流量計中最有發展前途的一種,它安裝簡單，維護方便,無需裝導壓管和固定支架,可減少故障點。它廣泛用于管道中液體、氣體和蒸汽的測量,具有良好的通用性和互換性，能滿足用戶不同的檢測要求,因此研究電容式渦街流量計將具有極其重要的現實意義。設計了電容式渦街流量計二次儀表電路，該電路以MSP430F149單片機為核心,設計了信號調理電路,低功耗微處理器系統,二次儀表供電電路。該電路具有低成本、低功耗、高精度的特點,具有廣闊的市場應用前景。
1二次儀表電路的工作過程
電容式渦街流量傳感器把檢測到的渦街信號，經過信號調理電路處理后,送到MSP430F149的P1.1口,利用該I/O口具有的定時器A捕獲中斷功能，同時利用定時器B模塊,讀人捕獲的時間,獲得信號的頻率,再根據儀表參數,可以計算出瞬時流量值、累積流量值,送到指定的RAM數據緩沖區供LCD實時顯示。
2信號調理電路設計

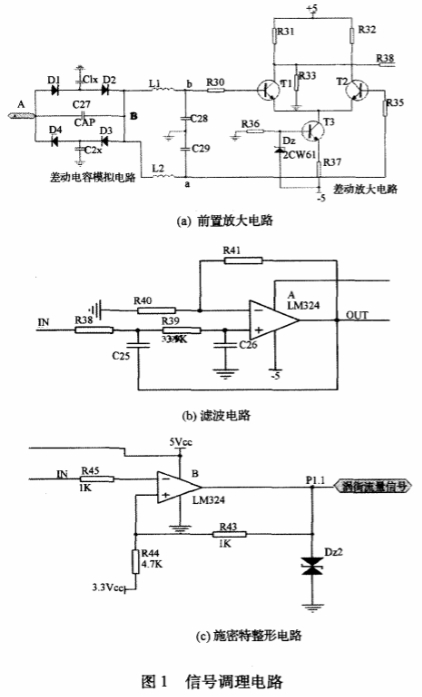

環行電路輸出的信號低于毫伏級,需要對采集到的信號進行放大處理。可以通過恒流源式雙人單出差動放大電路,該電路能抑制零點漂移，電路如圖1(a)所示;傳感器得到的信號夾雜著噪聲信號,為消除噪聲的干擾,設計濾波電路,該電路采用無限增益多路反饋二階濾波電路,該電路過渡帶窄,能改善渦街信號的頻率特性,濾波電路如圖1(b)所示;信號放大濾波電路后,為便于單片機計數,需要對信號進行整形處理。整形電路通過施密特觸發器電路產生方波信號,電路如圖1(c)所示;通過設置可調電位器R8的阻值,設定門限電壓,將輸人信號轉換成脈沖信號輸人單片機的P1.1端口。利用P1.1端口可以設置為捕獲方式獲取流量信號頻率。
3低功耗微處理器系統設計
3.1鍵盤接口電路

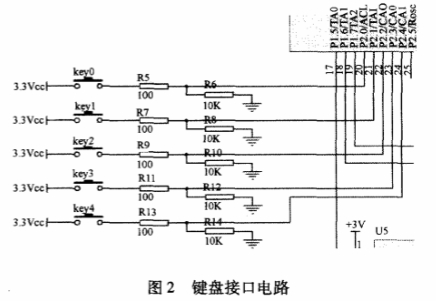

現場測量儀表在使用時,需要根據不同管道直徑、流體介質、溫度、氣壓、黏滯系數等改變或修正相關參數,來計算體積流量或質量流量,所以儀表必須有可以現場修正的鍵盤。設計采用獨立式鍵盤來修改相關參數值，鍵盤電路主要利用MSP430單片機的I0端口來進行設計。它的6組端口的每組8個IV0管腳可以單獨設置成輸人或者輸出,且每個都可獨立讀寫。如圖2所示為鍵盤接口電路,，利用P2端口的每個管腳還可以單獨設置為中斷或只讀口分別與P2.0~P2.4依次連接。按鍵功能分別是返回鍵、右移鍵、增1鍵、左移鍵、修改鍵。當修改鍵有按鍵動作時觸發鍵盤中斷,其它鍵按下不響應中斷。當進人中斷后按下其它任意鍵使得對應，P2口由100Q和1kn兩個電阻對3.3V分壓為高電平3V,彈起鍵時對應P2口為低電平0,以此作為鍵盤掃描判斷。
3.2顯示電路

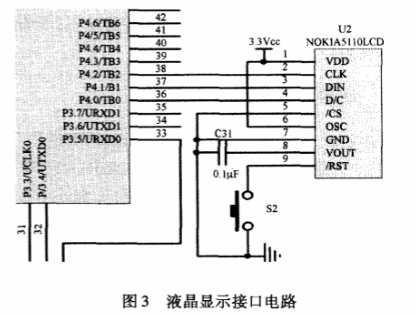

采用低功耗點陣式字符液晶顯示器NO-KIA5110的48x84,這是一-種串行輸人數據點陣式液晶,所占用的單片機I/0口數量較少,另外此液晶具有低電壓供電方式,可選擇3.3Vce和5Vce的電壓供電。液晶內部采用PCD8544,設計為48行84列的圖形顯示，所有的顯示功能集成在一塊芯片上,包括LCD電壓及偏置電壓發生器，只須很少外部元件且功耗小正常顯示時的工作電流在200μA以下,且具有掉電模式。這些特點非常適合于電池供電的便攜式通信設備和測試設備中(3.4]。電路結構如圖3所示,只有2、3、4腳同單片機P4.0、P4.1、P4.2相連,使用內部振蕩器時令6腳接高電平,8引腳所接電容是起延時作用,它影響掉電時屏幕上信息消失速度快慢,通常選0.1μF~10μF。
4二次儀表供電電路設計

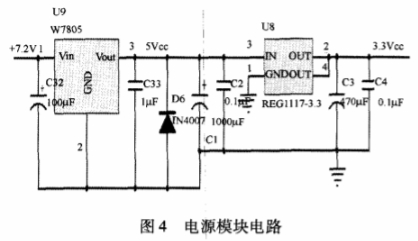

MSP430系列單片機的工作電源--般是1.8V~3.6V,并且功耗極低,電池電壓通過W7805轉換成+5V電源。如圖4所示，該芯片輸人5V,輸出電壓為3.3V,電流為800mA,完全能滿足大多數低功耗應用場合的要求,也能滿足本系統的功耗要求。
5結論
設計了電容式渦街流量計二次儀表的電路,該電路由信號調理電路、低功耗微處理器系統、二次儀表供電電路組成。實驗驗證了該電路的正確性.和可靠性,而且該電路還具有結構簡單、價格低廉的優點，具有廣闊的市場應用前景。
