孔板流量計說明書

一、工作原理
   孔板流量計用以測定瓦斯抽放管路中的瓦斯流量。當氣體經管路通過孔板時，流速會增大，在孔板兩側產生壓差，且流量與壓差之間存在著一個恒定的關系，通過壓差可以計算出管路中氣體的流量。
二、結構

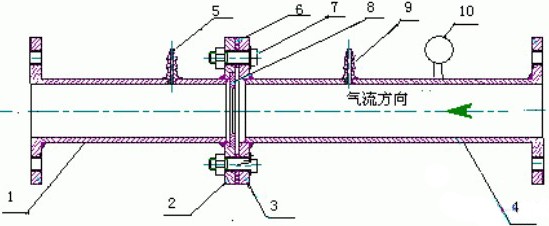

   孔板流量計由孔板、取壓嘴和鋼管組成。其結構簡圖如圖所示。

1、 4管路 2、3法蘭盤 5、9壓差計接頭 6密封圈
2、 7連接螺栓 8孔板 10負壓表
孔板流量計結構原理圖
三、規格
   通過估算抽放瓦斯量和水柱壓差Δh值的測量范圍，合理選擇孔板直徑的大小，一般孔板壓差Δh測量范圍在100~1000Pa
四、孔板的安裝和使用
(1) 在抽放瓦斯管路中安裝孔板時,孔板的孔口必須與管道同心, 其端面與管道軸線垂直,偏心度1－2%;
(2) 安裝孔板的管道內壁,在孔板前后距離2D的范圍內,不應有凹凸不平,焊縫和墊片等;
(3) 孔板流量計的上游(前端),管道直線長度20D,下游(后端)長度10 D;
(4) 要經常清理孔板前后的積水和污物,孔板銹蝕要更換;
(5) 抽放瓦斯量有較大變化時,應根據流量大小更換相應的孔板。
五、管道抽放瓦斯量的計算
   可采用下列簡易公式對移動泵站最大抽氣量進行計算：

式中：qv― 氣體體積流量，m3/min；
K ― 孔板系數；（出廠時已測定）
Δh ― U型管水柱壓差，mm。若為水銀柱，應乘以13.6。
