在測量物位的物位計產品中雷達物位計目前已成為市場上的主流產品之一，雷達物位計主要分為導波雷達物位計和脈沖雷達物位計。
一、導波雷達物位計
導波雷達物位計的微波脈沖沿著一根纜、棒或包含一根棒的同軸套管運行，接觸到被測介質后，微波脈沖被反射回來，并被電子部件接收，并分析計算其運行時間。微處理器識別物位回波，分析計算后將它轉換成物位信號給出。由于測量原理簡單，可以不帶料調整，從而節省了大量調試費用。測量纜或棒可以截短，使之更加適應現場的應用。對于蒸汽不敏感，即使在煙霧、噪音、蒸汽很強烈的情況下，測量精度也不受到影響。不受介質特性變化的影響，被測介質的密度變化或介電常數的變化不會影響測量精度。粘附：沒有問題，在測量探頭或容器壁上粘附介質不會影響測量結果。容器內安裝物如果采用同軸套管式的測量完全不受容器內安裝物的影響，不需要特殊調試�？梢蕴峁┎煌问降奶筋^用于不同應用：纜式，用于測量液體介質或重量大的固體介質，量程可達60米；棒式用于測量液體介質或重量輕的固體介質，量程可達6米；同軸套管用于測量低黏度的介質，不受過程條件的影響，量程可達6米。
二、脈沖雷達物位計
脈沖雷達物位計采用微波脈沖的測量方法，并可在工業頻率波段范圍內正常，波束能量低，可安裝于各種金屬、非金屬容器或管道內，對液體、漿料及顆粒料的物位進行非接觸式連續測量。適用于粉塵、溫度、壓力變化大，有惰性氣體及蒸汽存在的場合。雷達物位計對人體及環境均無傷害，還具有不受介質比重的影響，不受介電常數變化的影響，不需要現場校調等優點，不論是對工業需要，還是對顧客經濟實惠的考慮，都是不錯的選擇。脈沖雷達物位計有低頻脈沖雷達物位計（6GHz）和高頻脈沖雷達物位計（26GHz）之分,低頻脈沖雷達物位計盡管具有價格相對低廉的優點，但在主要應用領域中，屬于逐漸被淘汰的產品。與低頻脈沖雷達物位計相比，高頻脈沖雷達物位計在應用過程中有以下優點：
1．高頻雷達物位計（主要指26GHz和24GHz）具有能量高，波束角小，天線尺寸小，精度佳等優點。
2. 26GHz雷達波長11mm，6GHz雷達波長50mm，雷達物位計在測量散裝料位時，雷達波反射主要來自料面的漫反射，漫反射的強度與物料大小成正比，與波長成反比，而大部份散裝料直徑遠遠小于50mm，這就是目前26GHz雷達是測量散裝料物位選擇的原因。
3．在一些直徑小而高度并不是很高的小型罐的應用中，6GHz雷達天線長（300-400mm）無形中增大了盲區（大約600mm），另外由于6GHz雷達方向性差（開角大）在小罐中會產生多徑反射；而26GHz雷達頻率高，天線短，方向性好，克服了6GHz雷達的缺點，適用于小罐測量。
4．由于現場環境惡劣，隨著時間推移，雷達天線會堆積污物、水汽等，26GHz雷達天線小，附加天線罩可大大改善因污物、水汽造成的影響；6GHz雷達天線大，加天線罩很困難。且儀表較沉重，清理困難。
5．由于26GHz雷達方向性好，很多惡劣工況，可通過簡單隔離，將雷達物位計裝在容器外進行測量。冶金行業的工況相當復雜，各個工序的對于物位測量的要求均不相同：同時測量介質的性質；測量介質的溫度、壓力；防爆、防護等級；測量環境有無粉塵、蒸汽和泡沫；容器罐、池、料倉、料庫的幾何尺寸及安裝位置都會對所使用的儀表有不同要求。因此，儀表選型前必須對使用的工況環境做認真、詳細了解和分析，必要的情況下要到使用現場做實地勘查，才能保證獲得最佳的使用效果。

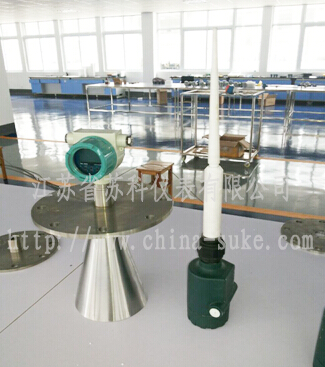

在選擇雷達物位計時首先要考慮天線材質和頻率的不同。其頻率主要有6GHz和26GHz兩種；但6GHz雷達物位計已經屬于淘汰產品，應用時盡量選用26GHz高頻雷達物位計。26GHz高頻雷達物位計的天線種類很多，各有特點：SKD-800型高頻雷達物位計的天線，是全四氟（PTFE）密封天線，適合工況較好（測距短，液面穩定）的液體，腐蝕性液體。少量的揮發物對天線只造成輕微污染。一般應用在水處理車間的SKD-800型高頻雷達物位計，安裝位置為循環水工序中間水箱上，因水箱內泡沫較多，而且大多數為露天室外安裝
