 您現在的位置 > 首頁 > 流量儀表 > DK800玻璃轉子流量計

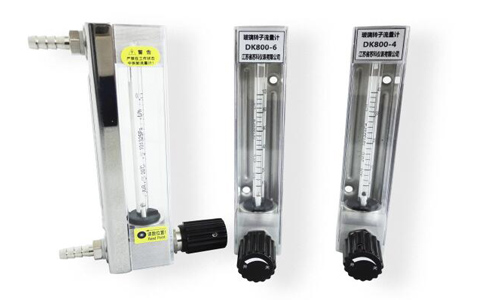

DK800玻璃轉子流量計

.概述
  DK800玻璃轉子流量計適用于微小流量的測量,是一款用來測量封閉式管道中單相非脈動流體(液體或氣體)流量的過
程檢測型儀表。
不必拆下整機就可方便更換錐管和浮子,流量標尺清晰,帶調節閥。廣泛應用于多種行業。
類型有:普通型,防腐型,面板型,報警型,法蘭型。連接方式多樣,其工作壓力和工作溫度均高于原有相同通徑系列玻璃轉
子流量計產品。
.型號規格及技術參數

型號

測量范圍(L/H)

水(20℃)

空氣(1.2×10?Pa,20℃)

DK800-3/F

0.15-1.5 L/H

0.18-1.8 L/H
0.36-3.6 L/H

DK800-4/F

0.25-2.5 L/H

0.5-5 L/H       1.6-16 L/H
0.8-8 L/H       6-60 L/H

DK800-6/F

0.5-5  L/H    6-60 L/H
1.2-12 L/H    10-100 L/H
2-20 L/H    16-160 L/H
2.5-25 L/H    20-200 L/H
4-40 L/H

10-100 L/H      180-1800 L/H
25-250 L/H      240-2400 L/H
50-500 L/H      300-3000 L/H
80-800 L/H      350-3500 L/H
100-1000 L/H    430-4300 L/H


型號

測量范圍

水(20℃)

空氣(1.2×10?Pa,20℃)

DK800-3/F

0.4-4 ml/min
0.6-6 ml/min
1-10 ml/min
1.6-16 ml/min
2.5-25 ml/min
4-40 ml/min
6-60 ml/min
10-100 ml/min

6-60 ml/min
10-100 ml/min
16-160 ml/min
30-300 ml/min
60-600 ml/min
0.1-1 L/min
0.15-1.5 L/min

DK800-4/F

16-160 ml/min
25-250 ml/min

0.3-3 L/min
0.6-6 L/min

DK800-6/F

40-400 ml/min
60-600 ml/min
0.1-1 L/min

0.7-7 L/min
1-10 L/min
1.5-15 L/min

DK800-10/F

0.1-1 L/min
0.16-1.6L/min

3-30L/min
5-45L/min
















浮子讀數位置:球浮子頂部。

范圍度:10:1

精度等級:2.5級;4級

錐管:光管/帶筋管

錐管長度:100mm

允許被測流體狀況:最大壓力:1.0MPa

允許被測流體狀況:最高溫度:120℃

基座:M10*1內絲;G1/4內絲;NPT1/4內絲

總長:146mm

浮子形狀:球

連接方式:軟管,金屬管

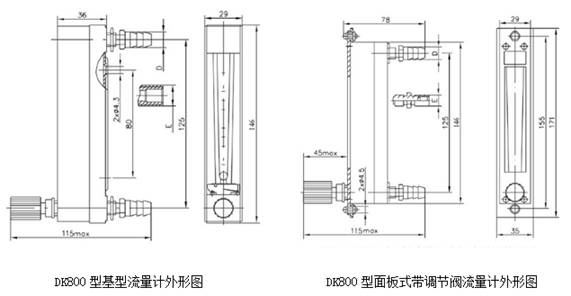

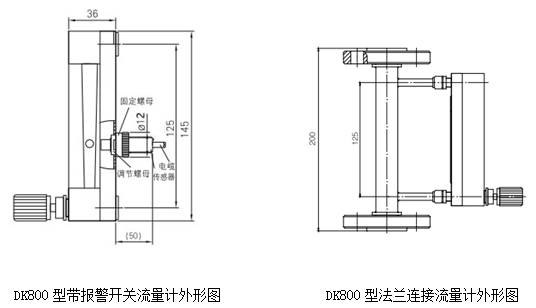

.外形及安裝連接尺寸    單位:mm




. 接觸測量流體的零部件材質
型號

浮子

基座

止檔

密封圈及墊片

針閥

DK800-()

瑪瑙或316L不銹鋼

   304
不銹鋼

聚四氟
乙烯

丁腈橡膠

304
不銹鋼

DK800-()F

氟橡膠及PTFE

注:可定做316L,需說明。

五.安裝與使用
安裝
1. 流量計安裝前應將運輸中防止浮子跳動的填充物取出,如帶導桿,檢查浮子能否在導桿上自由滑動。請檢查玻璃管有無
破損,產品有無松動。
2. 流量計需安裝在垂直位置上(流量計中心線與鉛垂線的夾角不得超過5%)并有可取的支撐,管道無震動,不應受到來自
管道的任何張力和壓力。應將管道沖洗干凈后安裝流量計。被測流體從流量計下端進上端出。注意:任何流量計切勿手持
使用。
3. 被測流體中不可有大顆粒污物,否則會使浮子卡住或堵住流量計通路,視情況需要可在流量計前端安裝過濾器。如被測
流體含有氣泡,應在流量計前端設置排氣口。
4. 被測流體壓力必須穩定,流體壓力不穩定會造成浮子波動,不能正確測量。流量計前端應設置緩沖器或定值器。建議安
裝旁路管道便于維修拆裝。
5. 管路中有倒流,特別是水錘作用的,為防止損壞流量計應在流量計下流閥門之后安裝單向止回閥。
6. 流量計上游應有5-10倍公稱通徑的直管段,下游應有至少250mm直管段。
使用
1. 使用時應緩慢開啟流量計上游的閥門,防止浮子突然上沖,損壞玻璃管,然后用下游的調節閥調節流量。避免與電磁閥
配套使用。禁止使用前和使用中拆裝流量計。
2. 流量計浮子讀數應讀取測量邊。如浮子的工作直徑(讀數邊)如有損傷,應對流量計重新標定。
3. 應避免被測流體的溫度急驟變化。
4. 使用中的流量計,如發現有滲漏,應擰緊進出口接嘴、針型閥的壓螺帽和玻璃錐管下端的頂緊環(從右向左即順時針)
。若上述方法不行,一般是密封圈失效,應更換。
5. 當錐管和浮子沾污,應及時清洗,以免降低測量精度。
6. 定期檢查流量計的誤差。一旦超出規定誤差,應調換浮子和錐管,或者重新標定。
7. 被測流體和狀態(溫度/壓力)與流量計上的標度和狀態不一致時,應對示值按被測流體和狀態進行修正(包括密度,
溫度,壓力等),才能得到正確的流量。
8. 一般流體測量選用DK800-()型,有腐蝕性流體的測量選用DK800-()F型。

六.示值修正
測量液體時的修正:求使用狀態下流過流量計的流量:  QS=QN
QS----實際流量值;ρs----波測液體的密度;QN----流量計的讀數示值; ρf----浮子密度;
ρN----水在20℃,絕對壓力101325Pa時的密度(998.303kg/m3)。
被測氣體為干氣體時的修正:求使用狀態下流過流量計的流量:QSN=QN
QSN---被測氣體標準狀態下的流量;QN---流量計的讀取示值(標準狀態0℃,101325Pa時的流量值);ρSN---被測氣體標
準狀態(0℃,101325Pa)時的密度;ρN---空氣標準狀態(0℃,101325Pa)時的密度;Ps---被測氣體測量時的絕對壓力
;Ts---被測氣體測量時的絕對溫度;P---流量計標尺上標注的絕對壓力;T---流量計標尺上標注的絕對溫度【(273.15+
20)K】。
使用狀態下流過流量計的流量:
Qs=QSN
Qs---被測氣體使用狀態下的流量;
PN---標準狀態下的絕對壓力(101325Pa);
TN---標準狀態下的絕對溫度(273.15K)。
