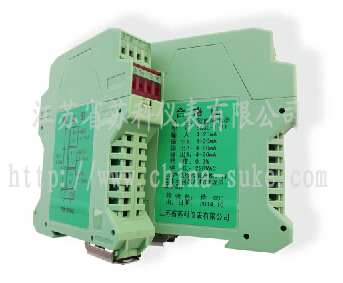

性能簡介
通用型智能溫度變送器輸入單路或雙路熱電偶、熱電阻信號，變送輸出隔離的單路或雙路線性的電流或電壓信號，并提高輸入、輸出、電源之間的電氣隔離性能。
技術特點
本產品具備了傳統模擬儀表所不具備的多項性能，在對高、低頻干擾信號的抑制方面均有著良好表現，即使在大功率變頻控制系統中依然能夠可靠應用，同時，數字化應用徹底克服了傳統溫度變送器線性差的缺點，內部采用數字化調校、無零點及滿度電位器、自動動態校準零點、溫度飄移自動補償?shù)戎T多功能，使產品的穩定性及可靠性得到穩定提高。
適用性
通用型溫度變送器可以與單元組合儀表及DCS、PLC等系統配套使用，在油田、石化、制造、電力、冶金等行業的重大工程中有著廣泛應用。
技術參數
系統傳輸精度：±0.2%×F·S
溫度漂移：≤0.0015%F·S/℃
冷端溫度補償精度：±0.1% 測量熱電阻時允許的引線電阻：≤50Ω
工作溫度：工業級標準 -10～+55℃
電流輸出允許外接的負載阻抗:4-20mA輸出時0~500Ω；0-10mA輸出時0~1KΩ需要更大的負載能力請?jiān)谟嗀洉r(shí)說明。
電磁兼容:符合IEC61000-4-4:1995中所規定的第四類(惡劣工業現場)環境對產品的抗電磁干擾要求.
輸入/輸出/電源/通訊/雙路間絕緣強度：≥1500V.ac
儲運環境溫度：-40～+80℃
相對濕度：10-90％RH（40℃時）
供電電源：交流： AC 95～265V
直流：DC12V～32V（反接保護）
輸入功率：0.9～1.8W（與型號有關，詳見本手冊附錄中關于輸入功率的計算方法）
通訊接口：RS232 或 RS485，MODBUS軟件協議（選配）。
外形尺寸：寬×高×深：22.5×100×115mm
凈 重：140g±20g
型譜
| 型號 |
|
|
|
|
說明 |
SKWD- |
× |
× |
× |
× |
通用型溫度變送器 |
輸入回路 |
|
|
|
|
缺省為單回路 |
D |
|
|
|
雙回路（相互隔離） |
第一路輸出 |
1 |
|
|
4-20mA |
2 |
|
|
1-5V |
3 |
|
|
0-10mA |
4 |
|
|
0-5V |
5 |
|
|
0-10V |
第二路輸出 |
|
|
缺省為無第二輸出 |
1 |
|
4-20mA |
2 |
|
1-5V |
3 |
|
0-10mA |
4 |
|
0-5V |
5 |
|
0-10V |
供電方式 |
|
缺省為交流220V |
D |
直流24V |
輸入信號 |
熱電阻：Pt100、Cu100、Cu50、BA1、BA2
熱電偶：K、E、S、B、J、R、N、T |
| 溫度范圍 |
/對應的輸出的量程 |
|
