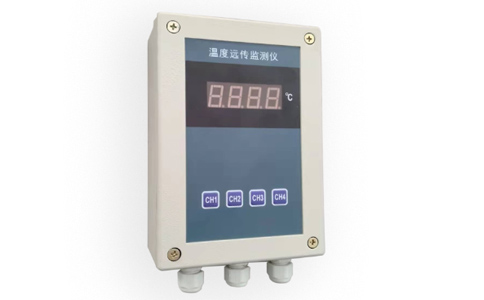

XTRM系列溫度遠傳監測儀
|
|||||||||||||||||||||||||||||||||||||||||||||||||

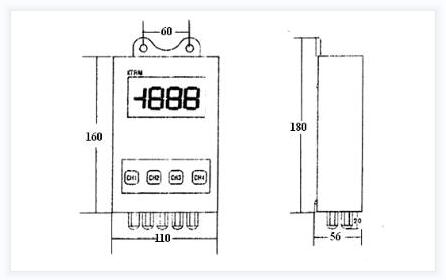

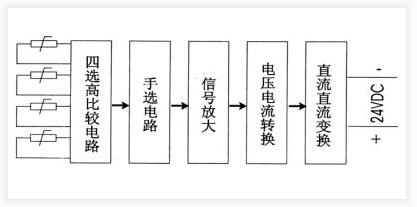

| 一、概述 XTRM系列溫度遠傳監測儀是最多能測量監視四個溫度點的檢測儀表,其系列產品有2路、3路、及4路, 溫度遠傳監測儀采用Pt100熱電阻測溫,輸出信號為四個測溫回路中溫度最高的一個點,并以4~20mA的二線制標準電流信號輸出,同時,該儀表采用LED數碼管顯示,平時工作狀態指示各個回路最高一點的溫度,若用戶在需要時可以通過面板上的按鍵,任意觀看各點的溫度,本儀表主要用于多點溫度測量監視以及需報警的各種場合,由于它采用二線制輸出,輸入、輸出電磁隔離,因而具有很強的抗干擾能力.本產品采用ABS工程塑料外殼或鋁合金外殼,防爆、防塵、防水結構,適合環境比較惡劣的場合。 二、溫度遠傳監測儀主要技術指標 1.測量范圍：0~150℃(或用戶指定測量范圍) 2.傳感器：Pt100、Cu50二線制(熱電偶作為特殊訂貨) 3.測量通道數：2、3、4. 4.電氣隔離：輸入、輸出電磁隔離. 5.絕緣電阻:>100MΩ(500V) 6.絕緣強度:1500VDC/1分鐘. 7.基本精度:±0.5% 8.顯示精度:1.0級(數字顯示)2.5級(指針顯示). 9.引線電阻規定:0.35Ω(或按標牌說明). 10.輸出:兩線制4-20mA.最大32mA(當輸入開路時) 11.負載電阻:0~500Ω.(RL小于等于50(Vs-12). 12.電源電壓:Vs=16~45VDC.一般為24VDC. 13.環境溫度:-25℃~+75℃. 14.溫度漂移:<200ppm/℃. 15.安裝方式: 壁掛式:160(高)×110(寬)×56(厚);兩固定孔距離60mm.固定螺釘M4×10mm. 三、溫度遠傳監測儀工作原理 多路溫度遠傳監測儀是一臺最多支持四路輸入、自動選擇最大一路的4-20mA二線制輸出的信號隔離轉換器,它可就近安裝在測量點附近 ,二線制輸出同時作為信號傳輸和儀表的供電電源線.4~20mA輸出電流分為兩個部分,恒定的4mA電流作為測量零點,同時又是儀表電子線路的供電電流,而疊加在4mA上的0~16mA變化的電流是正比于被測量輸入信號的變化,例:0~150℃測量信號對應于4~20mA的電流信號輸出.熱電阻/熱電偶傳感器的測量信號通過輸入電路(選擇高信號)或選點輸入電路選中某一路信號,該信號通過放大和電壓/電流(V/I)轉換單元將放大器的輸出電壓轉換為4~20mA恒定電流輸出,原理框圖如下圖所示:  四、溫度遠傳監測儀產品選型

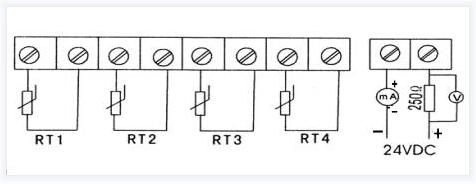

為了避免測量誤差,鉑熱電阻的引線電阻必須保證一定的數值,這里對于每一個Pt100的傳感器,引線電阻固定為0.35Ω, 0.35相對應導線的截面和長度如下所示:
| |||||||||||||||||||||||||||||||||||||||||||||||||
