您現在的位置 > 首頁 > 產品中心 |
 |
|
|
|

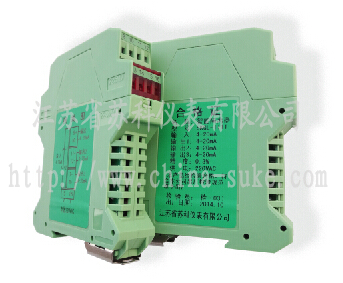

導軌式溫度變送器 |
|
導軌式溫度變送器是將輸入單路或雙路熱電阻、熱電偶信號變送輸出隔離的單路或雙路線性的電流或電壓信號，并提高輸入、輸出、電源之間的電氣隔離性能。導軌式溫度變送器可以與單元組合儀表及DCS、PLC等系統配套使用，在石油、化工、制造、電力、冶金等行業的重大工程中應用。
一、技術參數
1、系統傳輸精度：±0.5%×F·S ±0.2%×F·S
2、工作環境溫度：-10~55℃
3、測量熱電阻時允許的引線電阻：≤15Ω
4、冷端補償溫度精度：1℃(預熱時間30分鐘)
5、電流輸出允許外接的負載阻抗：
4-20mA：0~350Ω；0-10mA：0~700Ω
需要更大的負載能力請?jiān)谟嗀洉r(shí)說明
6、電壓輸出時的內部阻抗：250Ω
7、輸入/輸出/電源/通訊/雙回路之間絕緣強度：
直流DC≥2000V.dc，交流AC≥1500V.dc
8、抗電磁干擾度：符合IEC61000-4-4：1995中第三類工業現場對抗電磁干擾的要求
9、供電電源：直流：DC24V±10%V
交流：AC95～265V
10、輸入功率：1.3～2.5W(與型號有關)
11、外形尺寸：寬×高×深：22.5×100×115mm
二、使用環境
導軌式溫度變送器安裝位置不得有強烈振動，以及來自信號端、電源端及空間的超過IEC61000-4-4：1995中第三類工業現場電磁干擾的強度，并使用環境中不得有對金屬、塑料件起腐蝕作用的有害物質。
三、選型說明
1、輸入信號類型
熱電偶：K、E、S、B、J、R、N、T
熱電阻：Pt100、Cu100、Cu50、BA1、BA2
導軌式溫度變送器在選定輸入信號類型時請將其輸入信號對應溫度范圍要求告知，以便產品出廠時給以調試好。其它輸入、輸出類型另行特殊訂制；
2、單回路輸入最多可以有兩路輸出，雙回路輸入每路只能對應一路輸出；
3、雙回路產品輸入信號如需不同，請與本公司聯系；
四、選型型譜
| 型號 |
|
|
|
|
說明 |
SKWD- |
× |
× |
× |
× |
導軌式溫度變送器 |
輸入回路 |
|
|
|
|
缺省為單回路 |
D |
|
|
|
雙回路（相互隔離） |
第一路輸出 |
1 |
|
|
4-20mA |
2 |
|
|
1-5V |
3 |
|
|
0-10mA |
4 |
|
|
0-5V |
5 |
|
|
0-10V |
第二路輸出 |
|
|
缺省為無第二輸出 |
1 |
|
4-20mA |
2 |
|
1-5V |
3 |
|
0-10mA |
4 |
|
0-5V |
5 |
|
0-10V |
供電方式 |
|
缺省為交流220V |
D |
直流24V |
輸入信號 |
熱電阻：Pt100、Cu100、Cu50、BA1、BA2
熱電偶：K、E、S、B、J、R、N、T |
| 溫度范圍 |
/對應的輸出的量程 |
|
|
